私密直播全婐app免费大渔直播,国产av成人无码免费视频,男女同房做爰全过程高潮,国产精品自产拍在线观看

  鈉金屬負(fù)極因其高的理論容量，低的氧化還原電位，鈉資源豐富并且價格低廉，逐漸成為當(dāng)前能源領(lǐng)域的研究熱點。然而，由于在反復(fù)電鍍/剝離過程中鈉枝晶的生長導(dǎo)致的低庫倫效率及容量衰減等問題限制了鈉金屬電池實際應(yīng)用。因此，設(shè)計三維(3D)多孔結(jié)構(gòu)，進(jìn)一步用親鈉納米結(jié)構(gòu)引導(dǎo)金屬鈉均勻沉積，被認(rèn)為是抑制枝晶形成的實用策略。銀，因其高導(dǎo)電性，與鈉金屬的強(qiáng)親和力，Ag和Na金屬之間僅形成網(wǎng)狀結(jié)構(gòu)等特點，在近年來受到了廣泛關(guān)注。到目前為止，銀在鈉金屬負(fù)極的研究主要集中在以碳納米管，泡沫石墨烯和碳布等基體上，然而，上述復(fù)合材料的比表面積和結(jié)構(gòu)有待于進(jìn)一步優(yōu)化和調(diào)控。因此有必要設(shè)計更合理的三維結(jié)構(gòu)用于鈉金屬負(fù)極，同時利用原位、非原位測試以及計算相結(jié)合的手段系統(tǒng)深入的研究鈉金屬在三維結(jié)構(gòu)表面沉積的電化學(xué)行為，提高鈉金屬負(fù)極電化學(xué)性能。

  近日，鄭州大學(xué)王燁教授，張壯飛副教授、王輝老師和蘇州大學(xué)孫靖宇教授合作采用3D打印技術(shù)制備了三維分級多孔結(jié)構(gòu)Ag/rGO微網(wǎng)格氣凝膠作為鈉金屬負(fù)極電極。采用非原位和原位測試分析技術(shù)，第一性原理DFT和分子動力學(xué)MD模擬分析相結(jié)合的方法研究了Ag NWs引導(dǎo)鈉沉積的熱力學(xué)和動力學(xué)行為機(jī)制。利用3D打印技術(shù)制備Ag/rGO微網(wǎng)格結(jié)構(gòu)應(yīng)用于鈉金屬負(fù)極，具有以下特點：

  （1）3D打印Ag/rGO分級多孔結(jié)構(gòu)骨架具有大比表面積，可以有效降低電流密度以及提供豐富的鈉金屬成核位點，抑制鈉枝晶。此外，3D打印可以方便的制備人工可調(diào)厚度，有效提高鈉金屬負(fù)極面容量。

  （2）3D打印的微晶格提供了一個分層的多孔結(jié)構(gòu)，由相互連接的導(dǎo)電薄片形成微通道和宏/介孔，這有利于離子/電子傳輸動力學(xué)。同時3D氧化石墨烯支架提供了一個堅固的骨架來支撐整個電極，保證了在循環(huán)過程中電極結(jié)構(gòu)的完整性。

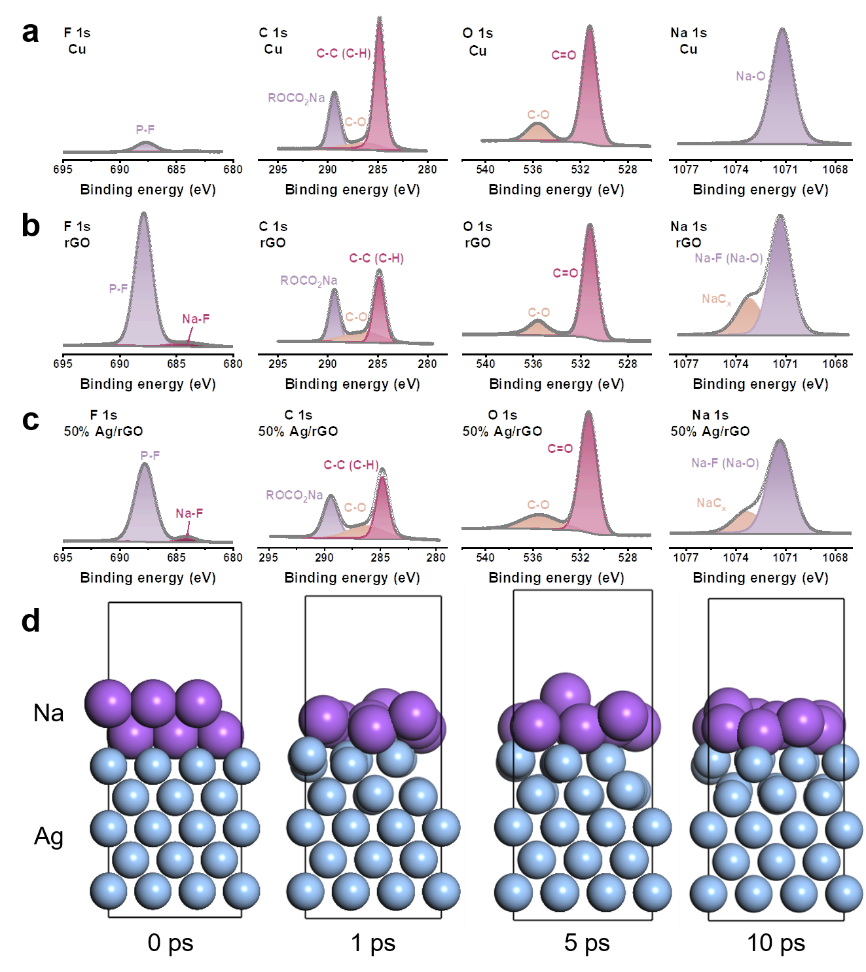

  （3）Ag NWs具有很好的“親鈉”特性，而且Ag和Na金屬之間僅形成Na-Ag網(wǎng)狀結(jié)構(gòu)。通過DFT計算表明Ag和Na有很強(qiáng)的結(jié)合能，比如Ag(110)-Na之間的結(jié)合能是-2.051 eV，而Graphene(001)-Na的結(jié)合能僅為-0.04 eV。另外，還通過AIMD計算表明Na金屬更傾向于平滑地沉積在Ag表面，形成致密的Na-Ag網(wǎng)絡(luò)。因此Ag具有極高的親鈉性，可以有效引導(dǎo)鈉金屬均勻沉積。

  （4）通過原位光學(xué)，非原位SEM和非原位TEM證明了在小電流密度下，鈉金屬在整個電極內(nèi)部均勻沉積，即使在大電流面密度測試條件下，3DP Ag/rGO復(fù)合材料也能夠有效抑制鈉枝晶。

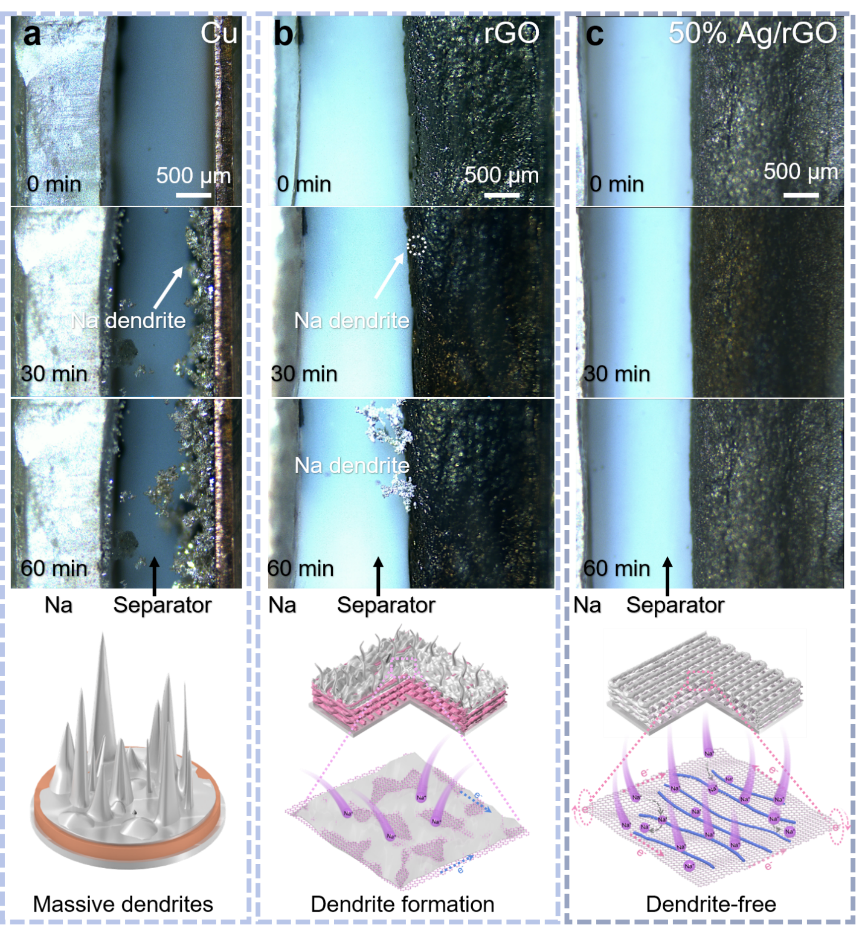

圖5. 利用原位光學(xué)顯微成像研究鈉金屬負(fù)極的宏觀動態(tài)沉積行為及相應(yīng)的原理圖。

 圖7.全電池性能圖。

  文章信息：Yueyue Liu, Hui Wang, Haoyuan Yang, Zixuan Wang, Zhenxin Huang, Denghui Pan, Zhuangfei Zhang,* Zhiyong Duan, Tingting Xu, Dezhi Kong, Xinjian Li, Ye Wang,* and Jingyu Sun,* ‘Longevous Sodium Metal Anodes with High Areal Capacity Enabled by 3D-Printed Sodiophilic Monoliths’, ACS Nano, 2023, 10.1021/acsnano.3c02506.DOI: 10.1021/acsnano.3c02506

  https://doi.org/10.1021/acsnano.3c02506

  最近，該課題組在利用3D打印技術(shù)制備“親鈉”電極材料取得了一系列成果，具體如下：

  [1] Hui Wang, Wanlong Bai, Hui Wang,* Dezhi Kong, Tingting Xu, Zhuangfei Zhang, Jinhao Zang, Xinchang Wang, Sen Zhang, Yongtao Tian, Xinjian Li, Chun-Sing Lee,* and Ye Wang,* ‘3D printed Au/rGO microlattice host for dendrite-free sodium metal anode’, Energy Storage Materials, 2023, 55, 631-641.

  [2] Zixuan Wang, Zhenxin Huang, Hui Wang, Weidong Li, Bingyan Wang, Junmin Xu,* Tingting Xu, Jinhao Zang, Dezhi Kong, Xinjian Li, Huiying Yang,* and Ye Wang,* ‘3D printed sodiophilic V₂CT_x/rGO-CNT MXene microgrid aerogel for stable Na metal anode with high areal capacity’, ACS Nano, 2022, 16, 9105-9116.

  [3] Jin Yan, Shaozhuan Huang, Yew Von Lim, Tingting Xu, Dezhi Kong, Xinjian Li, Huiying Yang,* and Ye Wang,* ‘Direct-ink Writing 3D printing energy storage devices: From material selectivity, design and optimization strategies to diverse applications’, Materials Today, 2022, 54, 110-152.
