液晶彈性體（LCEs）能夠在熱、光、電等刺激下，在液晶相-各向同性相轉(zhuǎn)變時，可以發(fā)生顯著的可逆變形。作為優(yōu)異的軟驅(qū)動器材料，其在人工肌肉、柔性機器人、可穿戴設(shè)備等領(lǐng)域具有廣闊的應(yīng)用前景，近年來液晶彈性體的發(fā)展非常迅速。一般情況下，驅(qū)動溫度由液晶相-各向同性相轉(zhuǎn)變溫度(Ti)確定，材料合成之后，其驅(qū)動溫度已經(jīng)確定無法改變。驅(qū)動溫度的調(diào)控需要改變材料的分子設(shè)計，從合成開始改變材料的化學(xué)組成，從而改變Ti, 才可以獲得不同的驅(qū)動溫度。

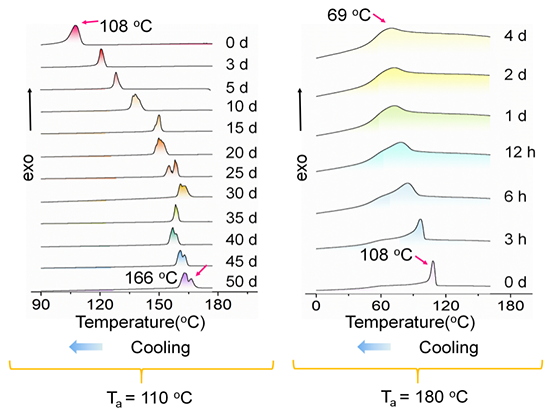

圖1. 液晶彈性體在退火溫度(Ta)分別為110°C（Ta < Ti0)和180°C （Ta > Ti0)時Ti隨時間的變化

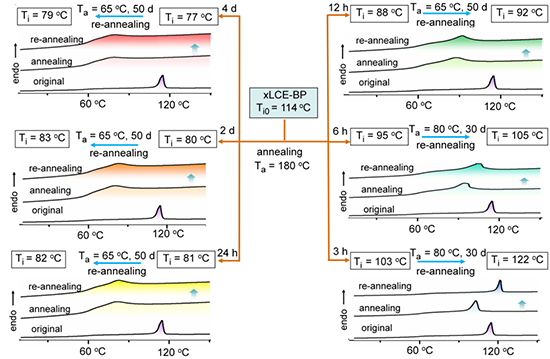

以含酯鍵的液晶類玻璃高分子xLCE-BP為例，文章展示了通過動態(tài)酯交換反應(yīng)和退火共同作用，可以實現(xiàn)對xLCE-BP的Ti進行大幅度的調(diào)控。如圖1所示，差示掃描量熱法(DSC)數(shù)據(jù)顯示，退火溫度(Ta)小于初始Ti(Ti0)時，xLCE-BP的Ti會升高；相反，退火溫度小于初始Ti0時，xLCE-BP的Ti值隨著退火時間的增加而降低。隨著退火時間的延長，Ti峰逐漸變寬，最終幾乎與玻璃化轉(zhuǎn)變重疊。而且退火溫度越高，Ti降低速度越快。例如，從DSC升溫曲線看，在Ta= 140℃下5天，Ti從114 ℃下降到89 ℃，高于相同xLCE-BP在180℃下退火4天獲得的77℃。

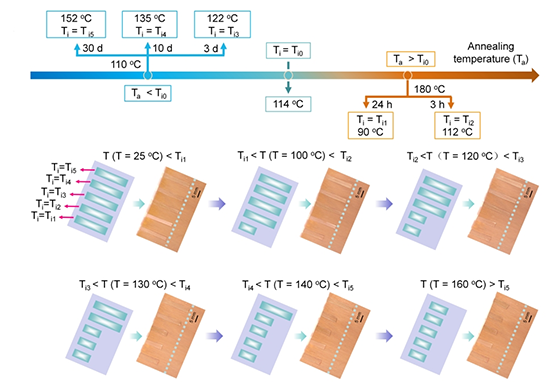

圖2.Ti的可逆調(diào)控
全文鏈接：https://www.nature.com/articles/s41467-023-39238-2
- 東華大學(xué)武培怡/侯磊團隊 ACS Nano：可食用結(jié)構(gòu)色塑料 2025-06-27
- 江蘇大學(xué)徐琳教授課題組 AFM：人體體溫驅(qū)動超拉伸液晶彈性體 2025-06-24
- 賓夕法尼亞大學(xué)楊澍團隊 Adv. Mater.: 研發(fā)多模式力致變色液晶彈性體微管 2025-06-16
- 西南大學(xué)甘霖/黃進團隊 AFM: 在動態(tài)共軛結(jié)構(gòu)調(diào)控的雙色室溫磷光自修復(fù)彈性體構(gòu)建及其光學(xué)加密防偽應(yīng)用取得新進展 2025-06-25
- 吉林大學(xué)孫俊奇教授、王曉晗助理教授團隊：具有創(chuàng)紀錄耐損傷能力的可循環(huán)利用高性能彈性體吸能纖維 2025-06-21
- 西工大尹劍波教授、斯德哥爾摩大學(xué)袁家寅教授 Nano Lett.: Mexene填料同時增強聚離子液彈性體的力學(xué)性能和電導(dǎo)率 2025-06-20
- 坦佩雷大學(xué)郭洪爽博士 Adv. Mater.: 無需引發(fā)劑 - 鹵鍵液晶彈性體打造光驅(qū)動柔性驅(qū)動器 2025-05-31
