浙江工業大學張誠教授團隊 Small：高穩定性電致變色器件
2023-07-12 來源：高分子科技
共軛聚合物作為新一代電致變色材料，因其開關時間快、對比度和顯色效率高、結構易修飾等特點而得到了廣泛應用。可溶液加工型共軛聚合物電致變色材料因具有低成本、可規；a等優勢，具有重要的應用價值。通常，在主鏈引入增溶基團（如長烷基鏈或烷氧基鏈）是獲得可溶液加工型聚合物電致變色材料的必要和常用方法。然而，增溶基團的引入會使聚合物薄膜具有良好的溶解性和較差的電極粘附力，從而影響其電致變色穩定性。因此，獲得可溶液加工型聚合物和相應耐溶劑性薄膜對于制造高性能電致變色器件是至關重要的。
基于以上問題，浙江工業大學化學工程學院張誠教授團隊提出“通過熱裂解——氫鍵相互作用構建交聯聚合物網絡”的策略。將可溶液加工型聚合物加工成膜后，在薄膜內部構建氫鍵交聯網絡，從而使薄膜具備抗溶劑特性，并將其應用于高性能電致變色器件。在獲得高穩定性電致變色器件的同時，并以此為底層薄膜，開發了一種黑色——透明的雙層電致變色薄膜，成功了避免了可溶液加工型聚合物在疊層復合時的界面侵蝕問題。

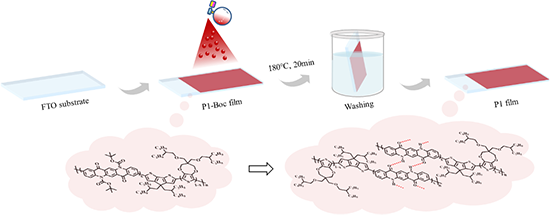

抗溶劑性P1薄膜的制備

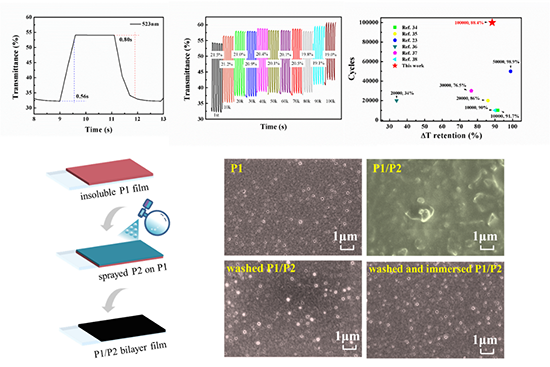

采用熱裂解-氫鍵交聯的方法制備了高穩定、快響應的電致變色器件（上），提出了抗界面侵蝕的雙層電致變色薄膜制備的新策略（下）
原文鏈接：https://doi.org/10.1002/smll.202303359
版權與免責聲明：中國聚合物網原創文章？锘蛎襟w如需轉載，請聯系郵箱：info@polymer.cn，并請注明出處。
（責任編輯：xu）
相關新聞
- 南京大學王偉教授、王暉副教授團隊 Nano Lett.：光解耦單聚苯胺納米實體的電致變色動力學及原位形態演化 2025-01-16
- 清華大學張如范教授一周連發兩篇《Adv. Funct. Mater.》：最新研究進展 2024-12-06
- 院士領銜！西北工業大學/北京大學孟鴻教授團隊 Nat. Commun.：黑色電致變色材料的設計合成方案用于汽車全景天窗 2024-10-03
- 吉大孫俊奇、李懿軒團隊 Carbohyd. Polym.：用于無害化處理柔性印刷電路板的高穩定性、可循環與可降解的可逆交聯水塑料 2025-04-12
- 華東師范大學張強研究員課題組《ACS Nano》：一種表面功能化的多色纖維素納米球用于多重側流層析檢測 2025-01-27
- 華科大羅志強教授團隊 Nat. Commun.：應用于慢性神經調控的可注射高穩定性導電水凝膠 2024-09-17
