私密直播全婐app免费大渔直播,国产av成人无码免费视频,男女同房做爰全过程高潮,国产精品自产拍在线观看

  室溫磷光(RTP)的研究涵蓋了越來越多的主題，包括余輝材料、防偽、生物成像、傳感和發光器件等。在以往的研究中，由于不利的非輻射躍遷和氧猝滅劑的存在，有機分子的余輝性能通常在低溫環境下展現，隨著研究的不斷深入，新型有機RTP材料的發展備受關注。如何在復雜環境中如氧氣、水等存在條件下實現良好的RTP發射及其調控對于RTP材料的實際應用意義重大。

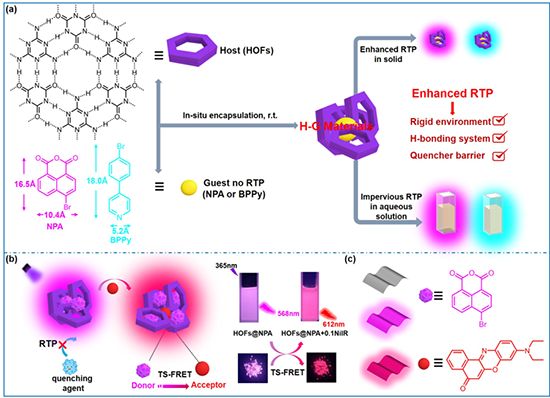

 圖1. HOF基RTP材料的結構及其RTP性能示意圖。

  為了進一步闡釋HOFs主體促進客體磷光體RTP的作用機制，作者通過理論計算進行輔助說明（圖2）。通過將單一NPA與優化后的HOFs@NPA主客體材料進行比較，可以看到HOFs@NPA單重態-三重態激發態的能隙小于未封裝的NPA，并且 HOFs@NPA主客體材料具有比NPA 更大的旋軌耦合常數。同時，與單一NPA相比，嵌入HOF主體中的NPA結構發生了一定程度的扭曲，表明NPA和HOFs之間存在主客體相互作用。由此可見，HOFs主體材料為客體磷光體提供了剛性的氫鍵微環境且有效促進其系間竄越，從而實現了HOFs@NPA理想的RTP發射。

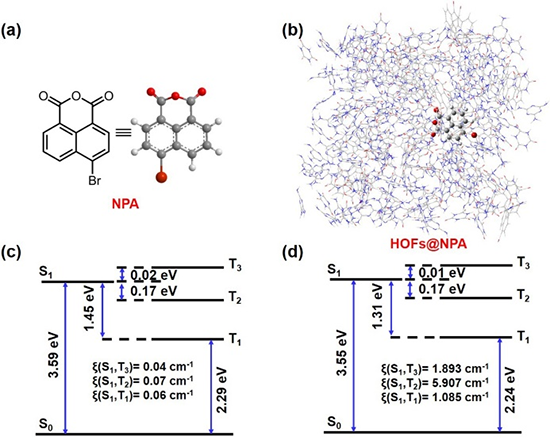

圖2. 基于HOF@磷光分子主客體策略增強RTP機制的理論說明。

  此外，利用HOFs靈活可調的結構特性，作者進一步設計了三線態到單線態福斯特共振能量轉移（TS-FRET）體系（圖3），以尼羅紅（NilR）作為磷光能量受體和磷光分子4-溴-1,8-萘二甲酸酐（NPA）以合適的比例共同封裝在HOFs中，得到的HOFs@NPA+0.1NilR在空氣和水中均展現出良好的TS-FRET性能，實現了HOFs主體中有效的磷光能量轉移和磷光調控。而且，所獲得的HOF基RTP材料可以被加工成發光薄膜。由此可見，以HOFs作為主體材料不僅有助于促進客體磷光體的RTP發射、實現水中的磷光發射及調節，還有利于實現RTP材料的加工制造，為實際應用提供基礎。總之，所提出的HOFs作為主體材料促進RTP策略有望提供一種簡單、高效、靈活的方法實現水中的高性能RTP發射及調控，同時，有望為新型發光材料產業化及應用帶來新思路。

圖3. TS-FRET系統構建、發光性能及其加工性展示。

  原文鏈接：Qing-Qing Xia, Jia-Lin Yu, Zhong-Yuan Chen, Zhi-Yuan Xue, Xing-Huo Wang,* Xiaomin Liu,* and Ming-Xue Wu*, High-performance room temperature phosphorescence prompted by hydrogen-bonded organic frameworks, Cell. Rep. Phys. Sci. 2023, 101494.

  https://doi.org/10.1016/j.xcrp.2023.101494
