私密直播全婐app免费大渔直播,国产av成人无码免费视频,男女同房做爰全过程高潮,国产精品自产拍在线观看

  左旋/右旋聚乳酸（PLLA/PDLA）共混后可結(jié)晶生成立構(gòu)復(fù)合晶（SC）。相比于由單一對(duì)映體形成的均質(zhì)晶（HC），SC具有更高的熔點(diǎn)和更為優(yōu)異的力學(xué)性能。因此，SC結(jié)晶研究受到了學(xué)術(shù)界和工業(yè)界的廣泛關(guān)注。在過(guò)去的三十多年里，大量的研究報(bào)道了聚乳酸分子量和光學(xué)純度、熱歷史、對(duì)映體共混比例（L/D比例）等對(duì)SC結(jié)晶的影響，其中L/D比例是最為重要的因素之一。盡管，針對(duì)L/D比例對(duì)SC結(jié)晶的影響已開(kāi)展了大量研究，但過(guò)去的研究大都是基于獨(dú)立且離散的L/D比例，因而，全范圍連續(xù)L/D比例譜下SC結(jié)晶、結(jié)晶度和形態(tài)、熔融行為仍是未知；許多問(wèn)題，如PLLA/PDLA共混物僅結(jié)晶生成SC晶的臨界L/D比例是多少？L/D比例如何影響片晶的排布？SC球晶雙折射較弱的內(nèi)在原因？都還存在爭(zhēng)議。

  基于以上問(wèn)題，西安交通大學(xué)Goran Ungar教授團(tuán)隊(duì)巧妙地利用PLLA和PDLA熔體之間的相互擴(kuò)散，在PLLA和PDLA熔體接觸區(qū)構(gòu)建了連續(xù)變化的L/D比例，進(jìn)一步采用非正交和正交偏光顯微鏡，微焦斑WAXS和原子力顯微鏡（AFM）研究了全范圍連續(xù)L/D比例譜下PLLA/PDLA共混物的結(jié)晶行為，揭示了L/D比例對(duì)PLLA/PDLA共混物結(jié)晶度、結(jié)晶形態(tài)、片晶排布，以及SC球晶雙折射的影響規(guī)律。

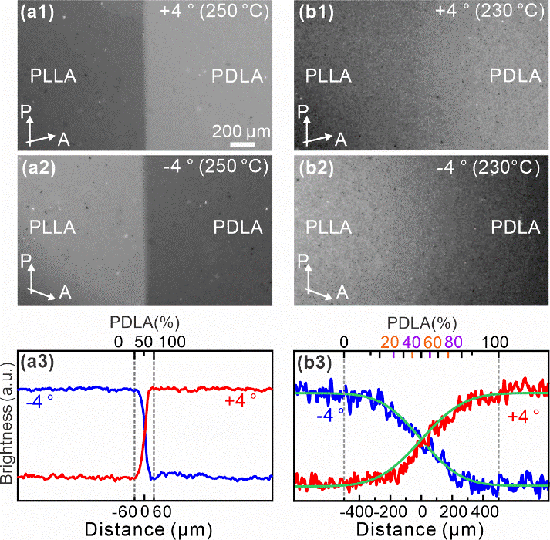

  基于PLLA和PDLA旋光性的差異，利用非正交偏光顯微鏡可以追蹤PLLA和PDLA熔體的接觸和相互擴(kuò)散。如圖1a1，a2，PLLA和PDLA熔體剛接觸時(shí)，觀(guān)察到明顯的界面；隨著PLLA和PDLA分子的相互擴(kuò)散，接觸區(qū)域變得模糊（圖1b1，b2），通過(guò)線(xiàn)掃描得到PLLA和PDLA，以及接觸區(qū)域的亮度變化曲線(xiàn)（圖1a3，b3），采用菲克第二定律的解，即誤差方程進(jìn)行擬合，可以確定L/D比例在接觸區(qū)域的分布情況，最終構(gòu)建了L/D比例由100/0連續(xù)變化至0/100的模型體系。

圖1 （a1,a2） PLLA和PDLA熔體在250 °C下接觸5s，和（b1，b2）降溫至230 °C相互擴(kuò)散2 min時(shí)，非正交偏光顯微鏡照片（偏離正交狀態(tài)+4和-4°）；（a3，b3）對(duì)應(yīng)的亮度變化曲線(xiàn)，（b3）中綠線(xiàn)是基于誤差方程的擬合曲線(xiàn)。

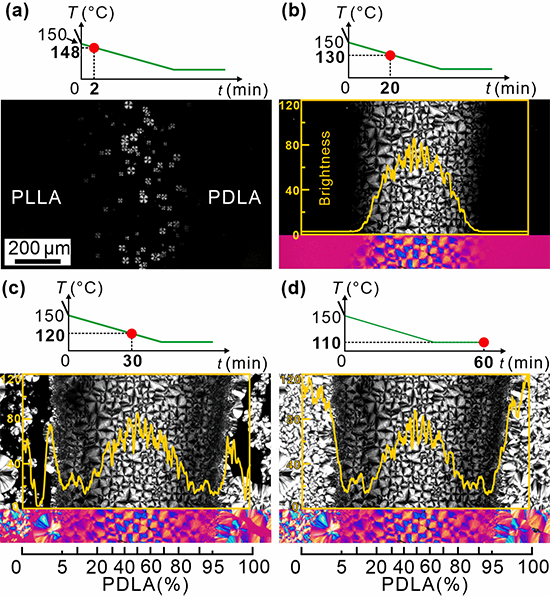

  進(jìn)一步采用正交偏光顯微鏡研究了降溫結(jié)晶過(guò)程全范圍連續(xù)L/D比例譜下PLLA/PDLA的結(jié)晶行為。如圖2所示，PLLA/PDLA接觸區(qū)域在150-130 °C觀(guān)察到球晶的成核和生長(zhǎng)，后續(xù)的升溫熔融實(shí)驗(yàn)證明，較高溫度下接觸區(qū)域結(jié)晶生成的是SC球晶；此時(shí)遠(yuǎn)離接觸區(qū)域（PDLA% = 0%或100%）的單一對(duì)映體區(qū)，未觀(guān)察到球晶的形成（圖2a，b）。隨著溫度繼續(xù)降低（圖2c），接觸區(qū)域兩邊緣和單一對(duì)映體區(qū)也觀(guān)察到了雙折射更強(qiáng)的HC球晶的生成，然而，在接觸區(qū)域兩邊緣（HC球晶在已形成的SC晶上成核生長(zhǎng)）和單一對(duì)映體區(qū)的交界地帶存在一個(gè)球晶生成受到抑制的區(qū)域（圖2d）。這說(shuō)明SC雖可以誘導(dǎo)HC的成核，但當(dāng)微量的對(duì)映體無(wú)法誘導(dǎo)SC晶時(shí)，這些微量的對(duì)映體會(huì)起到雜質(zhì)的作用，阻礙（poisoning）HC的結(jié)晶。與此同時(shí)，可以明顯觀(guān)察到SC球晶的雙折射比HC球晶低，且隨著L/D比例的不對(duì)稱(chēng)性增大而降低，這一現(xiàn)象的內(nèi)在原因是什么？

圖2 全范圍連續(xù)L/D比例譜下PLLA/PDLA降溫過(guò)程不同溫度下的偏光顯微鏡圖，降溫速率1 K/min。（a）150 °C, （b) 130 °C, （c) 120 °C，（d）110°C等溫20 min。

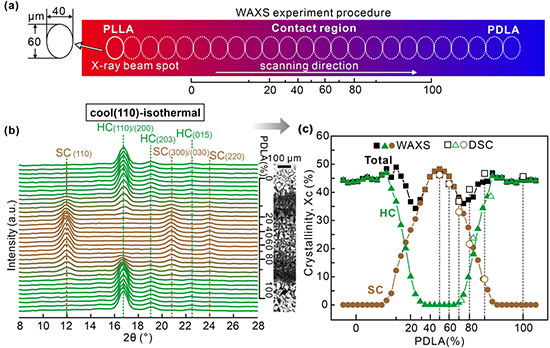

  為了回答上述問(wèn)題，首先采用微焦斑WAXS對(duì)PLLA/PDLA接觸區(qū)域不同位置進(jìn)行了表征（圖3a），如圖3b，c所示，在L/D比例為30/70-70/30之間只有SC晶形成，而L/D超出這個(gè)范圍后，SC晶的含量逐漸減少，HC晶的含量增加，相應(yīng)的SC、HC結(jié)晶度與離散L/D比例共混樣品的DSC升溫熔融數(shù)據(jù)相一致，因而，得到了全范圍連續(xù)L/D比例譜下SC、HC結(jié)晶度的分布情況。

圖3 （a）微焦斑WAXS掃描PLLA/PDLA接觸樣品的示意圖；（b）不同位置的WAXS一維曲線(xiàn)，右側(cè)面給出了相應(yīng)的偏光顯微鏡圖和L/D比例尺；(c) 基于圖(b)所計(jì)算出的不同L/D比例處的SC, HC和總結(jié)晶度。

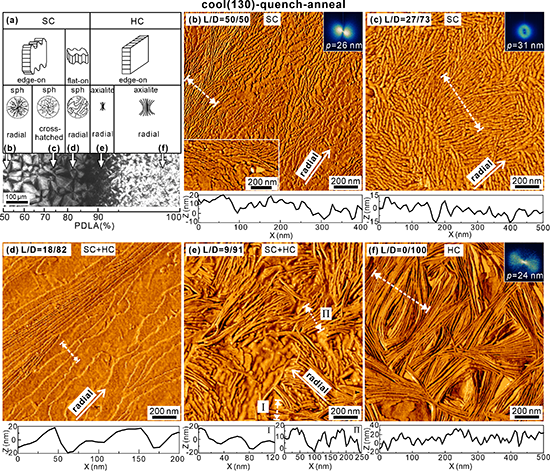

  更進(jìn)一步地，為了揭示SC球晶雙折射變化規(guī)律的內(nèi)在原因，采用AFM對(duì)片晶形態(tài)進(jìn)行觀(guān)察，如圖4所示。在L/D比例為50/50位置處（PDLA%=50%），SC球晶內(nèi)觀(guān)察到大量沿徑向排布edge-on片晶（圖4b），這種edge-on片晶呈現(xiàn)曲折的軌跡，且在片晶邊緣呈現(xiàn)周期性的凹凸不平，類(lèi)似于鋸齒狀。這種鋸齒狀的SC片晶是由于晶體生長(zhǎng)前沿富集了過(guò)量的單一對(duì)映體而產(chǎn)生的“pinning”，驗(yàn)證了前期提出的SC結(jié)晶純度中毒機(jī)制（poisoning by purity，Macromolecules, 2023, 56, 989）。相比于SC片晶，HC片晶邊緣更為平整光滑（圖4f）；也正是SC和HC片晶的這種差異，使得SC球晶的雙折射顯著小于HC球晶。隨L/D比例接近27/73，SC的片晶轉(zhuǎn)變?yōu)榍邢蚺c徑向edge-on共存的狀態(tài)（圖4c），球晶徑向和切向的折射率差值減小，雙折射降低。當(dāng)L/D比例接近18/82時(shí)（圖4d），大部分片晶呈flat-on，此時(shí)光軸沿光傳播方向，使得雙折射率大幅下降。在此L/D比例下SC和HC共存，所以難以判斷它們各自形態(tài)的歸屬。L/D比例為9/91時(shí)（圖4e），由于少量SC的成核效果，HC結(jié)晶為軸晶。然而由于軸晶的尺寸較小，雙折射仍較弱。因此，PLLA/PDLA共混物SC球晶雙折射隨L/D比例偏離50/50減弱源自于片晶排布和形態(tài)的改變。

圖4 （a）PLLA/PDLA接觸樣品PDLA比例大于50%區(qū)域的偏光顯微鏡照片和不同位置處片晶形態(tài)的示意圖；（b-f）不同L/D比例位置處的AFM相圖。

  原文鏈接：https://pubs.acs.org/doi/10.1021/acs.macromol.3c01815
