麻花传媒剧在线mv免费观看网址,小丹再忍一下就不疼了,午夜88

蘇州大學(xué)嚴鋒教授團隊 Angew：多孔陽離子聚合物調(diào)控的低滯后和高韌性水凝膠 - 反離子的影響

2023-11-27 來源：高分子科技

水凝膠通常機械強度低，韌性差，變形能力差。當受到加載應(yīng)變作用時，由于鏈纏結(jié)的釋放、懸垂鏈的松弛和化學(xué)鍵的斷裂導(dǎo)致能量耗散，水凝膠不能迅速恢復(fù)到初始狀態(tài)。高韌性和低滯后往往難以同時實現(xiàn)。此外，長期的加載循環(huán)容易造成水凝膠的疲勞損傷和裂紋，從而限制了水凝膠在實際應(yīng)用中的應(yīng)用。同時獲得低遲滯、高韌性、裂紋不敏感和抗疲勞的水凝膠仍然是一個很大的挑戰(zhàn)。

近期，蘇州大學(xué)嚴鋒教授團隊通過調(diào)控多孔陽離子聚合物(PCP)與可調(diào)節(jié)的反陰離子的可控相互作用，包括PCP框架/聚合物段(聚丙烯酰胺，PAAm)和反陰離子/PAAm的可逆鍵合，開發(fā)了低滯后和高韌性的水凝膠。這種策略減少了鏈段在載荷下的滑移，使PCP基水凝膠(PCP-gel)在大變形(應(yīng)變比為40時，遲滯率為7%)下具有良好的彈性。此外，PCP-gel表現(xiàn)出大應(yīng)變(13000%)、顯著增強韌性(68 MJ m^-3)、高斷裂能(43.1 kJ m^-2)和抗疲勞性能，在柔性傳感器領(lǐng)域具有廣闊的應(yīng)用前景。

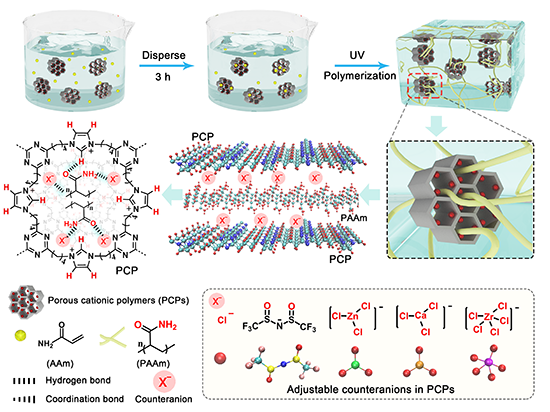

PCP-gel的制備工藝及反陰離子調(diào)控機理示意圖

PCP和聚合物鏈之間的相互作用可以由可調(diào)節(jié)的反陰離子調(diào)節(jié)。與PAAm-gel相比，PCP-gel在斷裂應(yīng)變和應(yīng)力方面表現(xiàn)出顯著的改善。經(jīng)PCP(Cl)和PCP(TFSI)強化后，PCP(Cl)-gel和PCP(TFSI)-gel的韌性分別提高到21 MJ m^-3和36 MJ m^-3。PCP(Zn)-gel的韌性達到68 MJ m^-3，是PAAm-gel的8.5倍。PCP作為物理交聯(lián)劑，提供了豐富的活性位點，有效地固定了聚合物鏈段，從而防止了載荷下的能量耗散，獲得了良好的彈性。PCP-gel在大變形(拉伸比為40)下表現(xiàn)出良好的彈性(7%的遲滯)。即使在100次循環(huán)后，PCP-gel的循環(huán)拉伸曲線仍保持較低的滯后。與近年報道的代表性水凝膠相比，本研究開發(fā)的PCP-gel具有較好的低遲滯性和大的拉伸周期變形范圍。

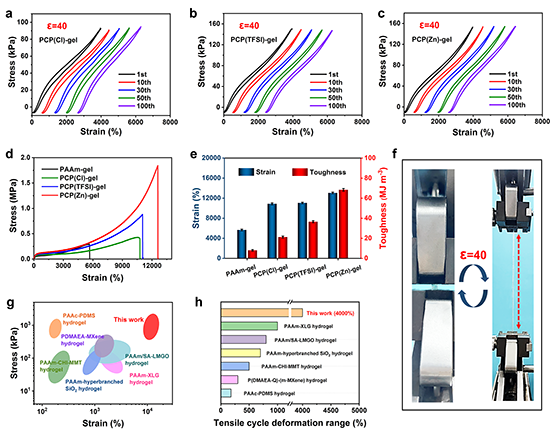

PCP-gel的力學(xué)性能(彈性和韌性)

剛性PCP微疇的模量遠大于聚合物基體，消除了裂紋尖端的應(yīng)力集中，從而阻止了裂紋的進一步擴展。值得注意的是，PCP(Zn)的缺口試樣拉伸到初始長度的73倍以上，缺口長度沒有明顯增加，說明PCP-gel對裂紋擴展不敏感。PCP(Cl)-gel、PCP(TFSI)-gel和PCP(Zn)-gel的斷裂能分別高達20.1 kJ m^-2、32.4 kJ m^-2和43.1 kJ m^-2。PCP(Zn)-gel在循環(huán)壓縮試驗中表現(xiàn)出良好的抗疲勞性能，在40%應(yīng)變下循環(huán)500次后沒有出現(xiàn)應(yīng)力衰減的跡象。制備的PCP(Zr)-gel和PCP(Ca)-gel具有較高的拉伸性能、抗裂紋擴展能力和良好的彈性。這些結(jié)果表明，基于離子液體的陰離子可調(diào)節(jié)性，該原理可以推廣到其他含有不同鹵金屬酸鹽反陰離子的PCP-gel。

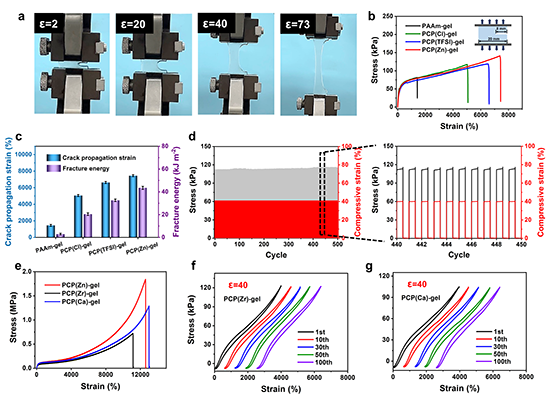

PCP-gel的力學(xué)性能(裂紋擴展不敏感性和抗疲勞性)及其通用性

相關(guān)成果發(fā)表于Angewandte Chemie International Edition，第一作者為蘇州大學(xué)碩士研究生熊姣鳳，通訊作者為蘇州大學(xué)博士后李維政和嚴鋒教授。

論文信息：

Low-Hysteresis and High-Toughness Hydrogels Regulated by Porous Cationic Polymers: the Effect of Counteranions

Jiaofeng Xiong, Xiaowei Wang, Lingling Li, Qingning Li, Sijie Zheng, Ziyang Liu, Weizheng Li* and Feng Yan*

Angew. Chem. Int. Ed. 2023, e202316375

https://doi.org/10.1002/anie.202316375

版權(quán)與免責聲明：中國聚合物網(wǎng)原創(chuàng)文章。刊物或媒體如需轉(zhuǎn)載，請聯(lián)系郵箱：info@polymer.cn，并請注明出處。

（責任編輯：xu）

【大中小】【打印】【關(guān)閉】

相關(guān)新聞

誠邀關(guān)注高分子科技

更多>>最新資訊

更多>>科教新聞

私密直播全婐app免费大渔直播,国产av成人无码免费视频,男女同房做爰全过程高潮,国产精品自产拍在线观看

誠邀關(guān)注高分子科技
