私密直播全婐app免费大渔直播,国产av成人无码免费视频,男女同房做爰全过程高潮,国产精品自产拍在线观看

  生物粘附材料在生物醫(yī)學(xué)領(lǐng)域發(fā)展迅速，有望成為傳統(tǒng)手術(shù)縫合線的替代品。與生物粘附材料相比，傳統(tǒng)的手術(shù)縫合不僅對使用者縫合技術(shù)要求較高，而且縫合點處應(yīng)力集中，會對傷口造成二次損傷。因此，生物膠粘劑的發(fā)展受到了廣泛的關(guān)注。盡管已有許多研究報道，但目前生物粘附材料在醫(yī)用場景使用中，水合層的存在對生物粘附材料的濕粘附性能提出了挑戰(zhàn)，同時傳統(tǒng)生物粘附材料的不加區(qū)分的粘附性也會造成傷口粘連，不利于傷口處的愈合。因此開發(fā)出一種具有不對稱濕粘附能力的組織粘附材料具有重要意義。

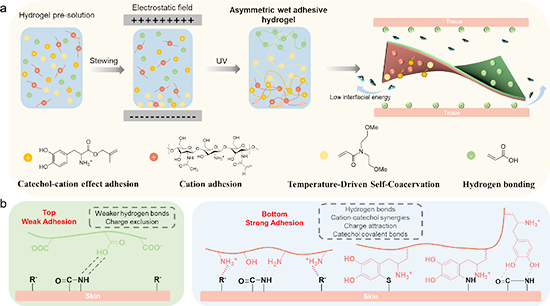

圖1. 具有電荷梯度分布的Janus水凝膠E-DCb的制備思路和技術(shù)路線

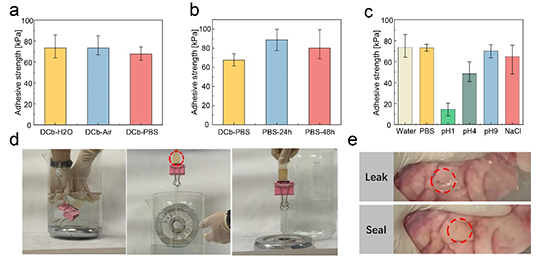

圖2. DCb材料的水下粘附性能。a) DCb在不同溶液中的濕粘附強度。b) DCb在不同溶液中的濕粘附強度。c) DCb在不同溶液中的濕粘附強度。d) DCb在水下對豬皮的粘附。e) DCb在水下對肺葉的密封。

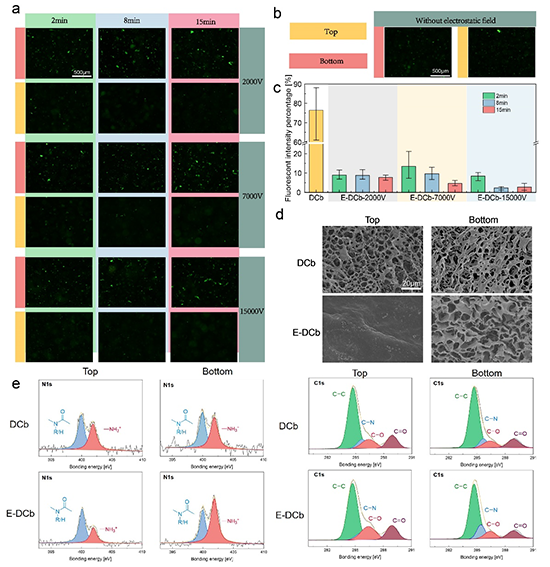

圖3. 靜電場制備電荷梯度分布水凝膠的驗證。a)不同電壓和靜電場作用時間下E-DCb的頂部和底部熒光顯微鏡圖像。b) DCb的頂部和底部熒光顯微鏡圖像。c) DCb和E-DCb的熒光強度百分比。d) DCb和E-DCb頂部和底部的SEM圖像。e)水凝膠上表面和下表面N1s和C1s區(qū)域的XPS譜。

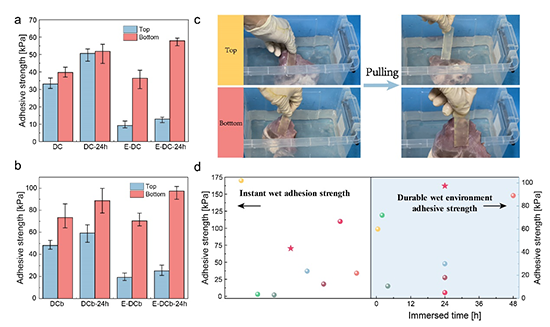

圖4. E-DCb的濕粘附能力測試。a) DC和E-DC的頂部和底部的瞬時和持久水下粘接強度。b) DCb和E-DCb頂部和底部的瞬時和持久水下粘接強度。c)對水下心臟具有不對稱粘附特性的E-DCb的照片。d) E-DCb與現(xiàn)有組織膠粘劑的瞬時和持久水下搭接剪切粘接強度的對比。

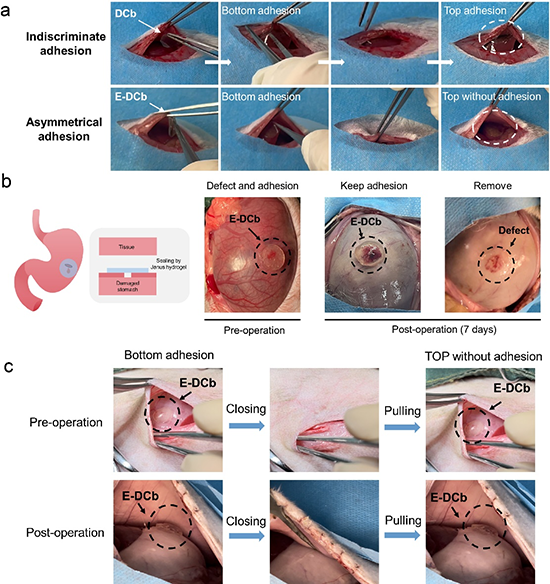

圖5. E-DCb水凝膠的不對稱濕粘附能力。a) E-DCb在大鼠肝臟模型中的不對稱粘附。b) E-DCb在兔子胃穿孔模型中的粘附應(yīng)用。c) E-DCb在兔子胃穿孔模型中的不對稱粘附。

  原文鏈接：https://onlinelibrary.wiley.com/doi/10.1002/adfm.202310233
