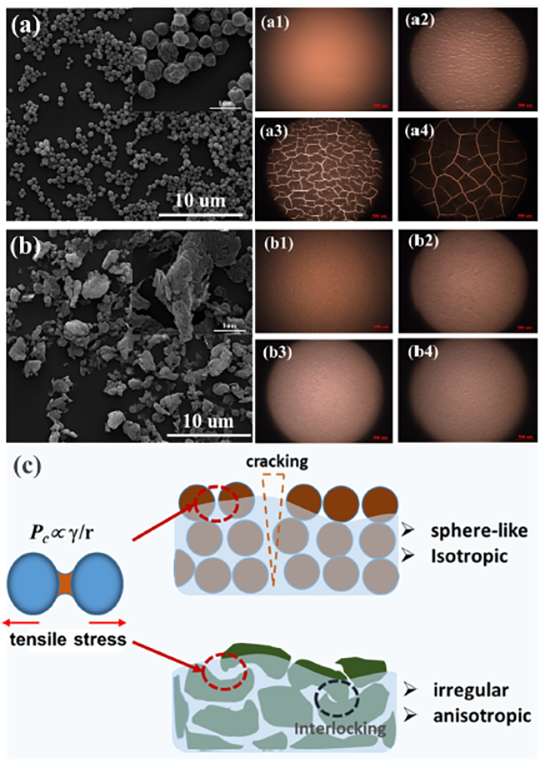

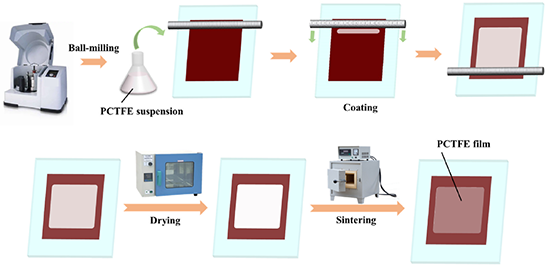

聚三氟氯乙烯（PCTFE）是以三氟氯乙烯為單體制備得到的一類高性能熱塑性氟樹脂，其分子鏈中氟原子與氯原子緊密地包裹著碳骨架，在性能上表現(xiàn)出優(yōu)異的耐化學(xué)腐蝕性、低溫韌性、光學(xué)透明性以及超低的水蒸氣透過(guò)率和高頻介電損耗。PCTFE是最早被合成的氟樹脂，由Fritz Schloffer和Otto Scherer在1934年首次制備得到。九十年來(lái)，以PCTFE、PTFE、PVDF等為代表的含氟材料發(fā)展迅速，被廣泛應(yīng)用于國(guó)防軍工和國(guó)民經(jīng)濟(jì)的諸多領(lǐng)域，已成為“四個(gè)面向”不可或缺的關(guān)鍵基材。近年來(lái)，四川大學(xué)高分子研究所沈佳斌和郭少云教授團(tuán)隊(duì)在國(guó)家自然科學(xué)基金重點(diǎn)項(xiàng)目、四川省杰出青年基金、四川省高層次人才計(jì)劃以及多個(gè)校企合作項(xiàng)目資助下，圍繞高性能含氟材料的結(jié)構(gòu)改性與成型制造開展了系統(tǒng)研究，先后發(fā)展了PVDF粘結(jié)劑、PCTFE特種粘結(jié)膜、高強(qiáng)PTFE膨體膜、含氟多層功能膜等多種材料改性與制造技術(shù)，部分技術(shù)已實(shí)現(xiàn)產(chǎn)業(yè)化應(yīng)用。

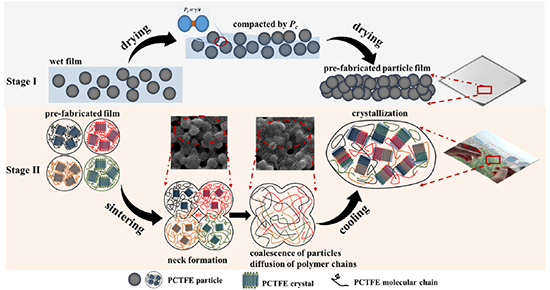

圖4. 成膜過(guò)程中結(jié)構(gòu)演變的示意圖

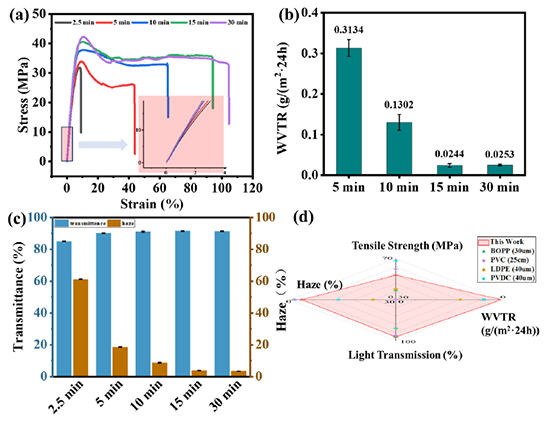

相關(guān)研究成果以“Fabrication and film-forming mechanism of PCTFE films with exceptional water-vapor barrier and mechanical properties via solvent-assisted method”為題發(fā)表在《Polymer》上（Polymer, 2024, 292, 1266332）。論文第一作者是2021級(jí)博士研究生何露，通訊作者是沈佳斌研究員。
原文鏈接：https://doi.org/10.1016/j.polymer.2023.126633
