小h短篇辣肉各种姿势动态图,在线高清免费不卡无码,丁香花五月·婷婷开心

福州大學鄒志剛院士團隊呂曉林 Macromolecules：基于強、弱離子相互作用的應變硬化聚離子液體彈性體

2024-03-28 來源：高分子科技

近年來，導電水凝膠、離子凝膠和離子導電彈性體等聚合物離子導體由于具有可拉伸性和高彈性等良好的力學性能，在離子皮膚和柔性可穿戴設備等領域引發了極大的關注。然而，大多數凝膠和彈性體在受力時表現出的是軟化或線形的機械響應行為，而這與皮膚等生物組織的應變硬化行為（J形的應力-應變曲線）完全不同。因此，設計具有應變硬化能力的仿生聚合物離子導體仍然是一個挑戰。

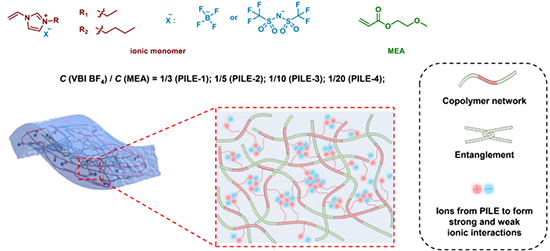

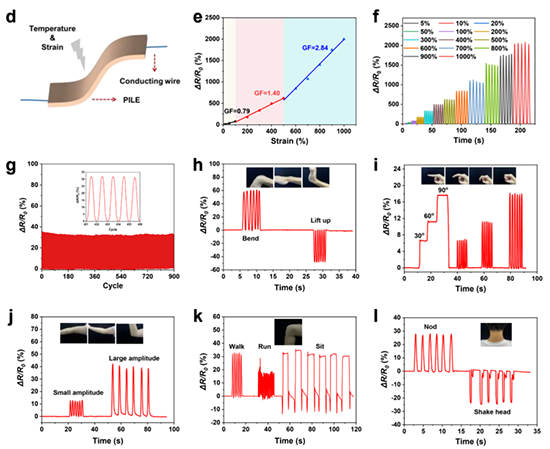

近日，福州大學鄒志剛院士團隊呂曉林副教授在《Macromolecules》上發表文章《Ultrastretchable and Tough Poly(ionic liquid) Elastomer with Strain-Stiffening Ability Enabled by Strong/Weak Ionic Interactions》，報道了一種強/弱離子相互作用協同策略，來制備具有應變硬化能力的聚離子液體彈性體（PILE）。通過競聚率差異較大的咪唑基離子液體單體和丙烯酸酯單體共聚，可以使離子單體在聚合物鏈上梯度分布，從而在聚合物網絡中形成可控的強、弱離子相互作用（圖1）。該設計利用弱離子相互作用提高聚合物網絡的柔軟性，而強離子相互作用在拉伸過程中增加網絡的剛性，從而使PILE具有明顯的應變硬化能力、良好的拉伸性和彈性以及高韌性。同時，PILE優異的溫度和應變傳感能力，使其在柔性電子器件中具有應用潛力。

圖1. PILE網絡內部相互作用示意圖

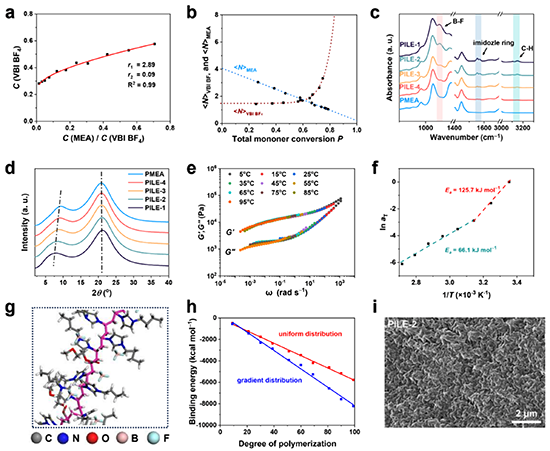

如圖2所示，由于兩種單體之間差異較大的競聚率，可以在聚合物網絡中形成離子聚集較多的強離子相互作用和離子聚集較少的弱離子相互作用，表觀活化能具有廣泛的分布范圍（66.1–125.7 kJ mol^?1）。該PILE內部的相互作用強度高于超分子網絡中常見非共價相互作用的強度(41 ~ 96 kJ mol^?1)，從而可以賦予該PILE良好的力學強度和韌性。此外，由于離子聚集導致的離子間相互作用，使得該PILE具有褶皺狀形貌。
