双飞姐妹2国语免费观看,少妇精油按摩高潮,无码人妻丰满熟妇啪啪区

華東理工大學馬驤團隊 Angew：實現具有超寬范圍壽命可調高效深藍色有機室溫磷光

2024-03-31 來源：高分子科技

近期，華東理工大學馬驤教授團隊通過將苯甲酸甲酯衍生物摻雜到聚乙烯醇基質中，實現了超寬范圍壽命可調的高效持久深藍色室溫磷光材料（圖1）。研究表明，隨著苯甲酸甲酯對位取代基給電子能力的不斷增強，摻雜薄膜的磷光壽命可以從32.8 ms (P-CH₃)提高到1925.8 ms (P-NHCH₃)，實現了超寬的調節范圍。此外， 4-羥基苯甲酸甲酯、4-氨基苯甲酸甲酯和4-氨甲基苯甲酸甲酯摻雜薄膜的磷光發射位于深藍色區域，磷光量子產率最高達15.4%，這拓寬了其在有機光電信息領域的應用范圍。理論研究表明，取代基的給電子能力能夠調節苯甲酸甲酯衍生物的HOMO-LUMO和單線態-三線態能隙，以及與聚乙烯醇之間的非共價相互作用能力。能隙越小，它們之間的相互作用力越強，越有利于產生長壽命室溫磷光。這項工作為開發超寬范圍可調諧壽命和高效持久深藍色室溫磷光材料提供了一種簡便的策略。

圖1 高效、壽命可調的深藍色室溫磷光材料的構建策略

可調諧壽命室溫磷光材料由于其在光電子信息顯示、防偽等方面的應用而得到了廣泛的研究，但只有少數報道實現了寬范圍的壽命調節。此外，藍光是固態照明和全彩顯示技術中不可或缺的核心部件。然而，由于磷光的大共軛結構和大斯托克斯特性，目前大多數超長室溫磷光材料的發射大多位于黃綠色色域，因此實現壽命可調、高效持久的深藍色室溫磷光材料既是必要的，也是具有挑戰性的。聚合物摻雜策略已被報道為實現長壽命室溫磷光的常用策略。因為聚合物基質可以提供剛性環境并分散發光體，從而抑制非輻射跳躍以及聚集誘導的發光紅移。此外，取代基工程已被證明在調節發光性能方面是可行的。

圖2 摻雜薄膜的光物理性質表征

圖3 摻雜薄膜在關閉紫外燈后的余暉照片

為了實現寬范圍壽命可調的深藍色室溫磷光，研究團隊選擇了六種苯甲酸甲酯衍生物4-甲基苯甲酸甲酯、4-叔丁基苯甲酸甲酯、4-羥基苯甲酸甲酯、4-甲氧基苯甲酸甲酯、4-氨基苯甲酸甲酯和4-苯甲酸氨基甲酯，將它們摻入到聚乙烯醇基質中，發現在關閉紫外光后，所制備的摻雜薄膜均具有藍色余輝，其中P-NH₂和P-NHCH₃的余輝長達十多秒（圖3）。在薄膜的延遲光譜中，磷光發射峰出現在400 nm至450 nm之間（圖2a、2b）。通過CIE坐標圖（圖2c）可以觀察到P-OH、P-NH₂和P-NHCH₃都位于深藍色區域，而P-CH₃、P-BU和P-OCH₃則位于藍色區域，這也和它們的余輝照片一致。重要的是，摻雜薄膜的壽命直方圖（圖2e）顯示這些摻雜薄膜的磷光壽命呈現持續增加趨勢，從P-CH₃的32.8 ms提高到P-OH的796.8 ms，然后到P-NHCH₃的1925.8 ms。此外，它們的量子產率直方圖（圖2f）也顯示出上升趨勢，光致發光量子產率從3.9%增加到44%，磷光量子產率從3.2%增加到14.4%。

圖4 高效、壽命可調的室溫磷光機理研究

如圖4a，通過密度泛函理論計算繪制了聚乙烯醇和六種苯甲酸甲酯衍生物分子表面上的靜電勢分布，并使用Muitiwfn軟件進行了計算。對比發現，MB-NHCH₃具有較高的正ESP值和負ESP值，分別為42.51 kcal/mol和-40.71 kcal/mol，這表明其與聚乙烯醇之間具有更強的非共價相互作用。相互作用越強，發光體所處的環境越剛性，更有利于降低其非輻射躍遷率，從而延長其壽命。為了更清楚地了解供電子能力調節能量排列和軌道特征的機制，計算基態和激發態幾何結構、HOMO-LUMO 和能級分布（圖4c、4d和4e）。以MB-CH₃、MB-OH、MB-NH₂為例，可以發現它們的能隙在不斷減小，分別為0.37 eV、0.32 eV和0.04 eV。較小的能隙有利于ISC，這也對應于其磷光性能的增強。因此，有效的室溫磷光是由于發光體與聚乙烯醇基質之間強非共價相互作用形成的剛性環境，抑制了非輻射躍遷速率。磷光壽命的大范圍可調是由于給電子能力的變化引起的能量排列和軌道分布的變化。

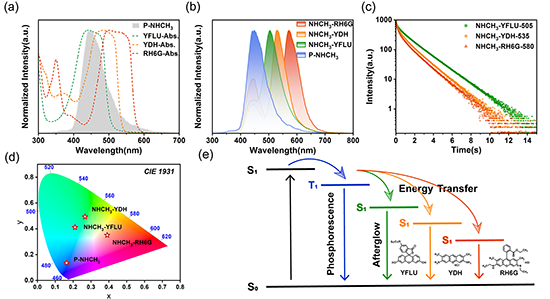

圖5 通過 TS-FRET 調節余輝顏色

此外，考慮到藍色高效室溫磷光材料非常適合通過三線態到單線態 F?rster 共振能量轉移 (TS-FRET) 獲得波長可調的有機余輝。本研究選擇了三種市售熒光染料，即異硫氰酸熒光素異構體I（YFLU）、吖啶黃（YDH）和羅丹明6G（RH6G）（圖5e）作為能量轉移的能量受體。,通過將YFLU、YDH和RH6G摻雜到P-NHCH₃中制備NHCH₃-YFLU、NHCH₃-YDH和NHCH₃-RH6G。延遲光譜圖5b表明它們均具有能量供體(415 nm)和能量受體(505 nm、530 nm、580 nm)的雙發射峰。CIE 坐標圖（圖 5d）顯示全色發射。,特別是，關閉254 nm紫外線燈后，可以觀察到綠、黃、紅三種顏色的余輝。圖5e描繪了簡化的FRET機制圖。

該工作以“Achieving Efficient Dark Blue Room-Temperature Phosphorescence with Ultra-Wide Range Tunable-Lifetime”為題發表在《Angew. Chem. Int. Ed.》上。文章第一作者是華東理工大學在讀博士研究生周雷。該研究得到了科技部重點研發計劃課題、國家自然科學基金委國際合作重點項目和杰青項目等資金的支持。

原文鏈接：Lei Zhou, Jinming Song, Zhenyi He, Yiwei Liu, Ping Jiang, Tao Li, Xiang Ma*. Angew. Chem. Int. Ed., 2024, e202403773.

https://onlinelibrary.wiley.com/doi/10.1002/anie.202403773

馬驤教授課題組網站鏈接：https://www.x-mol.com/groups/XiangMa

版權與免責聲明：中國聚合物網原創文章。刊物或媒體如需轉載，請聯系郵箱：info@polymer.cn，并請注明出處。

（責任編輯：xu）

【大中小】【打印】【關閉】

誠邀關注高分子科技

更多>>最新資訊

更多>>科教新聞

私密直播全婐app免费大渔直播,国产av成人无码免费视频,男女同房做爰全过程高潮,国产精品自产拍在线观看

誠邀關注高分子科技
