私密直播全婐app免费大渔直播,国产av成人无码免费视频,男女同房做爰全过程高潮,国产精品自产拍在线观看

  烯烴嵌段共聚物(OBC)作為新型高端聚烯烴材料的杰出代表，能夠充分發揮各嵌段的性能優勢，展現出傳統無規共聚物難以匹敵的熱穩定性和優異的力學性能。等規聚丙烯(iPP)因其更高的熔點和高力學強度而受到青睞，將其作為OBC的硬嵌段與丙烯-1-烯烴共聚柔性軟嵌段相結合，可獲得出兼具高熔點、高強度和高韌性的新型iPP基OBC。這類材料不僅具有重要的研究價值，還展現出廣闊的應用前景。盡管OBC已經吸引了學術界和工業界的廣泛關注，與易于合成的聚乙烯基OBC相比，結構明確、性能靈活可調的iPP基OBC的高效合成方法仍是挑戰。

  滿足以上需求的OBC的傳統合成方法依賴于活性配位聚合催化劑。然而，這種方法受限于活性聚合的特性，即每個催化劑分子僅生產一條聚合物鏈，這導致催化效率低下，嚴重限制了其工業化應用。相比之下，配位鏈轉移聚合(CCTP)作為一種新興的聚合方法，具有準活性聚合的特性，能夠實現對目標產物結構的精準控制。

  天津大學潘莉教授團隊經過近十年的探索和積累，開發了利用單一催化劑的CCTP原理實現系列聚烯烴OBC可控合成的高效方法，不僅克服了傳統活性聚合低催化效率以及反應條件要求苛刻的局限，又突破了鏈穿梭聚合中對雙催化劑體系的嚴格匹配要求，還可實現類似于活性聚合體系對聚合物結構組成與性能高效可控調性，為高性能OBC提供了一種最優的合成方案。

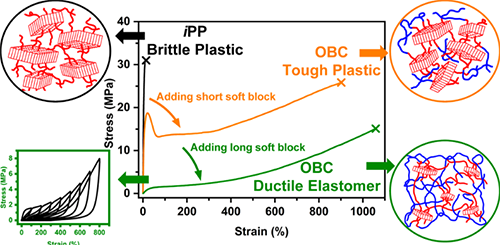

圖1 聚丙烯基OBC的合成策略

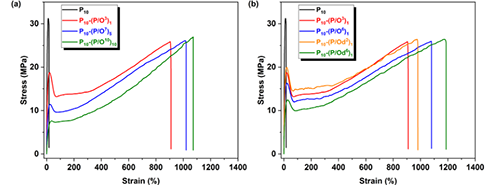

圖3 iPP均聚物與高iPP鏈段含量的嵌段共聚物的力學性能對比

圖4 丙烯/α-烯烴無規共聚物與高軟段含量的嵌段共聚物的力學性能對比

  原文鏈接：https://doi.org/10.1021/acs.macromol.4c00482
