烯烴嵌段共聚物(OBC)作為新型高端聚烯烴材料的杰出代表，憑借其獨(dú)特的微觀鏈結(jié)構(gòu)，能夠充分發(fā)揮各嵌段的性能優(yōu)勢(shì)。除了遠(yuǎn)超傳統(tǒng)無規(guī)共聚物的熱穩(wěn)定性和力學(xué)性能外，OBC還被視為高效的非反應(yīng)性增容劑，在恢復(fù)混合回收塑料的性能與價(jià)值方面展現(xiàn)出巨大的潛力。等規(guī)聚丙烯(iPP)因其高的熔點(diǎn)和高力學(xué)強(qiáng)度而受到青睞，將其作為OBC的硬嵌段與丙烯/1-辛烯共聚柔性軟嵌段相結(jié)合，可獲得出兼具高熔點(diǎn)、高強(qiáng)度和高韌性的新型iPP基多嵌段OBC。這類材料不僅展現(xiàn)出卓越的彈性體性能，還在提高廢舊乙丙混合塑料性能方面展現(xiàn)出高效的增容能力。
盡管OBC卓越的性能吸引了學(xué)術(shù)和工業(yè)界的廣泛關(guān)注和投入，但是結(jié)構(gòu)明確、靈活可調(diào)的多嵌段OBC的可控合成仍然面臨挑戰(zhàn)。鏈穿梭聚合雖然能高效合成統(tǒng)計(jì)多嵌段OBC，但是其復(fù)雜的雙催化體系抬高了生產(chǎn)成本并增加了工藝難度。而傳統(tǒng)的活性聚合方法則存在生產(chǎn)效率低下，反應(yīng)條件苛刻的問題，且大部分OBC產(chǎn)品僅停留在二嵌段階段。因此，探索并開發(fā)多嵌段OBC的高效、精準(zhǔn)合成路徑，以推動(dòng)OBC從實(shí)驗(yàn)室走向大規(guī)模工業(yè)化應(yīng)用，無疑成為了當(dāng)前聚烯烴領(lǐng)域的重要研究方向與熱點(diǎn)挑戰(zhàn)。
天津大學(xué)潘莉教授團(tuán)隊(duì)經(jīng)過近十年的探索和積累，開發(fā)了利用單一催化劑的配位鏈轉(zhuǎn)移聚合(CCTP)原理實(shí)現(xiàn)系列聚烯烴OBC可控合成的高效方法，不僅克服了傳統(tǒng)活性聚合低催化效率以及反應(yīng)條件要求苛刻的局限，又突破了鏈穿梭聚合中對(duì)雙催化劑體系的嚴(yán)格匹配要求，還可實(shí)現(xiàn)類似于活性聚合體系對(duì)聚合物結(jié)構(gòu)組成與性能高效可控調(diào)性，為高性能OBC提供了一種最優(yōu)的合成方案。
在本研究中，通過精準(zhǔn)調(diào)整OBC的總嵌段數(shù)、各嵌段長(zhǎng)度、1-辛烯插入率，在保持高熔點(diǎn)的同時(shí)，獲得了力學(xué)性能可調(diào)的聚丙烯基彈性體。如圖2所示，所得五嵌段OBC在強(qiáng)度(可達(dá)24 MPa)與韌性(伸長(zhǎng)率可達(dá)1300%)相較二嵌段OBC顯著提升的同時(shí)，彈性回復(fù)率仍可達(dá)到74%。這種兼具高熔點(diǎn)、高強(qiáng)度、高彈性回復(fù)的聚丙烯基彈性體，綜合性能優(yōu)于目前市售的OBC商品，引領(lǐng)聚烯烴材料向高性能、高值化發(fā)展的趨勢(shì)，在汽車、電子、日用品、家電、鞋材、電纜及聚烯烴改性等領(lǐng)域顯示出極具潛力的應(yīng)用前景。

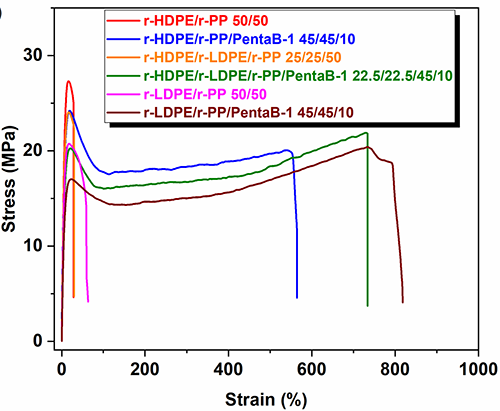

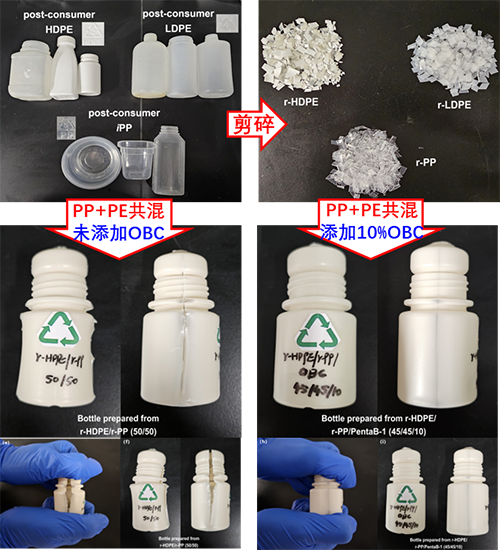

除作為高性能彈性體外，本研究制備的多嵌段OBC還被作為增容劑，以探究其在乙丙塑料混合回收中的應(yīng)用。如圖3所示，向回收后的廢舊聚乙烯/聚丙烯混合物中添加少量多嵌段OBC，能夠顯著提升熔融共混物的力學(xué)性能，將原本呈脆性(斷裂伸長(zhǎng)率小于30%)的乙丙共混物轉(zhuǎn)變?yōu)轫g性材料(斷裂伸長(zhǎng)率大于600%)。此外，本研究還通過擠出吹塑工藝分別以不添加和添加多嵌段OBC的回收乙丙共混物為原料制備了相同尺寸的樣品瓶，以探究多嵌段OBC在實(shí)際廢舊聚烯烴循環(huán)應(yīng)用場(chǎng)景中對(duì)于不相容混合塑料力學(xué)性能的提升作用。如圖可見，相對(duì)于未添加OBC作為改性劑的廢舊混合材料，混合時(shí)添加10% OBC的廢舊料制備的樣品瓶表現(xiàn)大幅提升的尺寸穩(wěn)定性和力學(xué)性能。
圖3 典型丙烯基多嵌段OBC的增容效果
相關(guān)論文發(fā)表在Chemical Engineering Journal上，天津大學(xué)博士研究生康宇澤為文章的第一作者，潘莉教授為本文通訊作者。該研究工作獲得中石油上海新材料研究院的大力支持。
原文鏈接：https://doi.org/10.1016/j.cej.2024.155003
- 中科院上海有機(jī)所唐勇/高彥山團(tuán)隊(duì) JACS：通過配位鏈轉(zhuǎn)移聚合制備具有高雙官能化純度的等規(guī)聚丙烯-實(shí)現(xiàn)可循環(huán)聚丙烯的合成 2025-02-03
- 天津大學(xué)潘莉教授團(tuán)隊(duì)/中石油上海新材料研究院 Macromolecules：綜合性能優(yōu)異、高效可調(diào)的等規(guī)聚丙烯基嵌段共聚物 2024-05-09
- 浙江大學(xué) Angew：一種傳統(tǒng)聚烯烴材料降解與回收利用的新策略 2025-04-28
- 四川大學(xué)王玉忠院士團(tuán)隊(duì) Mater. Horiz.：混雜聚烯烴的氧化同質(zhì)化升級(jí)回收 2025-04-02
- 浙江大學(xué)王勇教授團(tuán)隊(duì) Angew：老樹開新花 - 塑料降解耦合費(fèi)托過程實(shí)現(xiàn)聚烯烴低溫高效制輕芳烴 2025-03-22
- 化學(xué)所劉國(guó)明研究員/國(guó)科大王洋副教授 JACS：?jiǎn)未呋瘎o鏈轉(zhuǎn)移試劑合成烯烴嵌段共聚物 - 介紹及一作解讀 2025-04-16
- 華南理工付良兵教授 Angew：生物質(zhì)來源的功能聚縮醛可控合成及性能調(diào)控 2025-05-06
誠(chéng)邀關(guān)注高分子科技
- 新政·AI智控·增效三重賦能...
- 2025重慶橡塑展亮點(diǎn)劇透，行...
- 國(guó)產(chǎn)替代加速，跨國(guó)巨頭云集...
- 2025涂料原料選料大會(huì)
- 市場(chǎng)破300億！PMEC China 色...
- 搶先注冊(cè)！2025年西部橡塑展...
- “碼”上參觀預(yù)登記，好禮拿...
- 聚合物發(fā)泡行業(yè)技術(shù)培訓(xùn)（第...
- 《塑料改性及加工技術(shù)要領(lǐng)》...
- 中國(guó)生命科學(xué)“36%增速”密...
- 關(guān)于舉辦第六屆中國(guó)實(shí)驗(yàn)室發(fā)...
