国产在线视视频有精品,久久人妻少妇嫩草av蜜桃麻豆,亚洲精品无码mv在线观看

湖南工業(yè)大學(xué)經(jīng)鑫教授課題組 AFM：高韌性、抗溶脹各向異性導(dǎo)電水凝膠

2024-08-27 來源：高分子科技

傳統(tǒng)的水凝膠通常結(jié)構(gòu)無序且交聯(lián)松散，這導(dǎo)致其機(jī)械性能不盡如人意，嚴(yán)重阻礙了其實(shí)際應(yīng)用。近年來，受生物體組織結(jié)構(gòu)的啟發(fā)，研究人員采用定向冷凍、電磁場誘導(dǎo)等方式在水凝膠內(nèi)部成功構(gòu)造了各向異性結(jié)構(gòu)來制備強(qiáng)韌的水凝膠，但往往存在操作復(fù)雜且功能單一的問題。此外，水凝膠存在的溶脹問題極大限制了其在水下傳感中的應(yīng)用。

為了解決上述問題，湖南工業(yè)大學(xué)經(jīng)鑫教授課題組通過將預(yù)拉伸工藝、高價(jià)金屬離子配位交聯(lián)及引入熒光碳點(diǎn)進(jìn)行有機(jī)結(jié)合，研制了一種超高韌性、熒光性能優(yōu)異的聚丙烯酰胺/海藻酸鈉/鋯離子/碳點(diǎn)(PAM/SA/Zr⁴⁺/CDs, PSZC)水凝膠 (圖1)。該水凝膠內(nèi)部致密的網(wǎng)絡(luò)結(jié)構(gòu)賦予了其優(yōu)異的力學(xué)和抗溶脹性能，可用于水下傳感應(yīng)用。此外，各向異性網(wǎng)絡(luò)中的海藻酸鈉為碳點(diǎn)提供了豐富的鍵合位點(diǎn)，使得制備的水凝膠具有熒光特性，可用于視覺傳感應(yīng)用。該工作以“Mechanically Robust and Anti-Swelling Anisotropic Conductive Hydrogel with Fluorescence for Multifunctional Sensing”為題發(fā)表在《Advanced Functional Materials》上(adfm.202410698)。

圖1. 各向異性 PSZC 水凝膠的制備和應(yīng)用示意圖

通過結(jié)合SEM，FTIR，二維XRD等表征結(jié)果，驗(yàn)證了拉伸定向和Zr⁴⁺的錨定賦予了PSZC水凝膠各向異性且致密的網(wǎng)絡(luò)結(jié)構(gòu)（圖2）。

圖2. PSZC 水凝膠的表征

水凝膠優(yōu)異的取向結(jié)構(gòu)使得其有助于在拉伸方向上實(shí)現(xiàn)快速的應(yīng)力傳遞，這使得水凝膠無論是在小應(yīng)變（100%）還是大應(yīng)變下（300%）都具有較低的能量耗散和快速回復(fù)能力。此外，各向異性的網(wǎng)絡(luò)結(jié)構(gòu)賦予了水凝膠抵御裂紋擴(kuò)展的能力，在重復(fù)拉伸1000次后裂紋仍舊沒有明顯擴(kuò)展，表明水凝膠具有卓越的穩(wěn)定性和可靠性（圖3）。

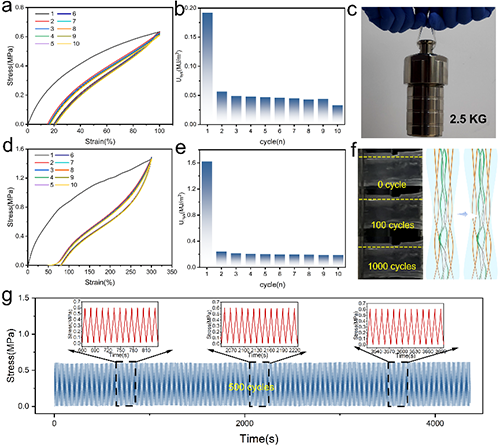

圖3. PSZC 水凝膠的回復(fù)能力和抗裂紋擴(kuò)展能力

負(fù)載的碳點(diǎn)賦予了PSZC水凝膠優(yōu)異的熒光性能，使其無論在扭曲還是拉伸狀態(tài)下都保持較好的熒光特性。另外，水凝膠的熒光亮度和電阻變化之間具有較好的線性相關(guān)度（R2=0.968）。因此，通過亮度估算水凝膠的電阻變化情況從而實(shí)現(xiàn)潛在的視覺傳感，賦予了水凝膠多功能的傳感能力（圖4）。

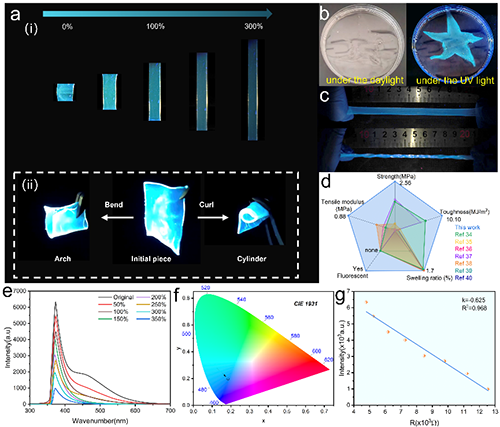

圖4. PSZC 水凝膠的光學(xué)行為

PSZC致密的網(wǎng)絡(luò)結(jié)構(gòu)還賦予了其優(yōu)異的抗溶脹能力。這使得該水凝膠可以在水下長期使用而不受溶脹影響（在水中30天的溶脹率為1.7%）。將PSZC水凝膠貼附于模型魚上，可以實(shí)時(shí)監(jiān)測模型魚的前進(jìn)方向和運(yùn)動速率。這些實(shí)驗(yàn)結(jié)果顯示了 PSZC 水凝膠在水下傳感中的廣闊前景，使其適用于監(jiān)測各種生物和水下設(shè)備的運(yùn)動軌跡（圖5）。

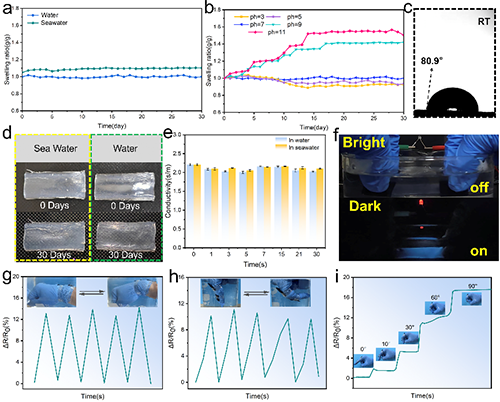

圖5. PSZC 水凝膠在水下傳感中的應(yīng)用

湖南工業(yè)大學(xué)包裝與材料工程學(xué)院碩士研究生張垚勛為本文第一作者，湖南工業(yè)大學(xué)包裝與材料工程學(xué)院經(jīng)鑫教授和鄭州大學(xué)橡塑模具國家工程中心的米皓陽教授為本文的共同通訊作者。該工作得到了湖南省自然科學(xué)基金等項(xiàng)目的支持。

原文鏈接：https://onlinelibrary.wiley.com/doi/10.1002/adfm.202410698

版權(quán)與免責(zé)聲明：中國聚合物網(wǎng)原創(chuàng)文章。刊物或媒體如需轉(zhuǎn)載，請聯(lián)系郵箱：info@polymer.cn，并請注明出處。

（責(zé)任編輯：xu）

【大中小】【打印】【關(guān)閉】

相關(guān)新聞

誠邀關(guān)注高分子科技

更多>>最新資訊

更多>>科教新聞

私密直播全婐app免费大渔直播,国产av成人无码免费视频,男女同房做爰全过程高潮,国产精品自产拍在线观看

誠邀關(guān)注高分子科技
