私密直播全婐app免费大渔直播,国产av成人无码免费视频,男女同房做爰全过程高潮,国产精品自产拍在线观看

  近日，中科院1區期刊《Chemical Engineering Journal》發表了Embry-Riddle Aeronautical University (ERAU) 在基于連續編織碳纖維電極的超強超級電容器共軸直寫技術方面的研究，論文標題為“Coaxial direct writing of ultra-strong supercapacitors with braided continuous carbon fiber-based electrodes”，第一作者為楊卓元 (Zhuoyuan Yang)，通訊作者為江一舟助理教授 (Yizhou Jiang)。

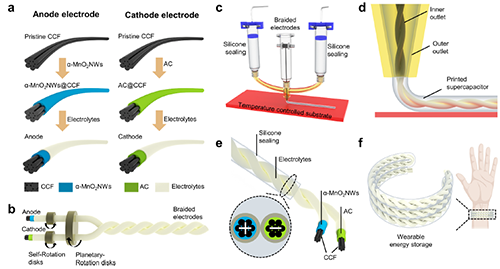

  該研究首次展示了一種通過共軸直寫技術一步制造編織柔性固態超級電容器的方法。連續碳纖維被用作柔性基底，α-二氧化錳納米線和活性炭作為活性材料。整個電極組件用固態電解質包覆并進行編織。通過共軸直寫技術，編織電極和密封件可以通過共軸噴嘴擠出，實現自由形態的超強超級電容器，編織電極的抗拉強度高達636 MPa。電化學測試表明，打印的超級電容器表現出優異的比電容，在1000次循環后仍保持90.1%的電容保持率。此外，超級電容器在不同彎曲角度下展現出幾乎相同的電化學性能。這項研究為將高耐久性和適應性集成到下一代可穿戴和便攜式電子設備中鋪平了道路。

  圖2展示了α-二氧化錳（MnO2）納米線的形態及其在連續碳纖維上的沉積。圖2(a) 顯示了α-MnO2 納米線的X射線衍射（XRD）圖譜，證明了其高純度及晶體結構。圖2(b, c) 的掃描電子顯微鏡（SEM）和透射電子顯微鏡（TEM）圖像揭示了納米線的均勻形態。

圖2. α-二氧化錳（MnO?）納米線的形態及其在連續碳纖維上的沉積。

  圖3展示了硅膠封裝材料在共軸直寫超級電容器制造中的流變性及打印過程控制。圖3(a) 顯示了硅膠封裝的表觀粘度隨剪切速率變化的曲線，表明其具有良好的剪切變稀特性，有助于在打印過程中實現流動性控制。圖3(b) 則展示了硅膠在不同振蕩應力下的儲能模量 (G'''') 和損耗模量 (G") 變化，證明材料在低應力下具有彈性特性，在高應力下表現出粘性行為。

  他們測試了Dragonskin 30硅橡膠和Aeropoxy樹脂墨水的流變和固化性能。添加增稠劑后，Dragonskin 30墨水的剪切速率與表觀粘度關系顯著改善（圖4a）。類似地，Aeropoxy樹脂墨水在添加二氧化硅后也顯示出更好的流變性能（圖4d）。固化測試表明，兩種墨水在不同加熱條件下都能快速固化（圖4c和圖4f）。

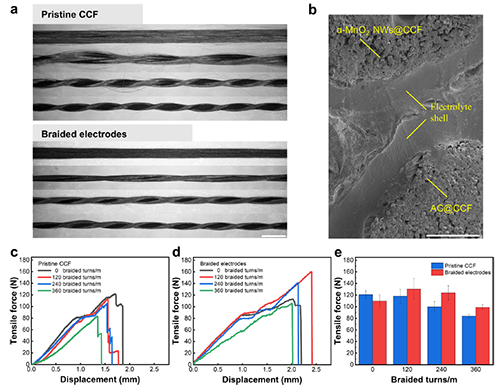

  圖4 展示了不同編織密度的碳纖維電極在力學性能方面的表現。研究通過光學顯微鏡（圖4a）觀察了原始連續碳纖維（CCF）及不同編織密度電極的表面形態。結果顯示，隨著編織密度的增加，纖維在電極中的排列變得更加緊密，有助于提高電極的力學穩定性。圖4b 則展示了編織電極的橫截面掃描電子顯微鏡（SEM）圖像，表明碳纖維被均勻包覆在PVA基固態電解質殼中，從而消除了陽極與陰極之間短路的可能性。

圖5. α-MnO2納米線電極超級電容器的電化學性能。

  原始文獻

  Yang, Z., Tang, K., Song, W., Ren, Z., Wu, Y., Kim, D., ... & Jiang, Y. (2024). Coaxial direct writing of ultra-strong supercapacitors with braided continuous carbon fiber based electrodes.Chemical Engineering Journal, 155875.

  原文鏈接 https://doi.org/10.1016/j.cej.2024.155875
