国产人妻人伦精品1国产丝袜 ,人妻无码,金花瓶楷梅花5

陜科大馬建中/呂斌/高黨鴿 Small：基于PPy/NiCoAl-LDH改性棉織物-實現儲能、電磁干擾屏蔽和光熱轉換的有效集成

2024-11-14 來源：高分子科技

隨著電子技術的飛速發展，傳統紡織品在滿足可穿戴電子產品的需求方面面臨著挑戰。集儲能、電磁干擾屏蔽（EMI）和光熱轉換于一體的多功能紡織品有望緩解這一問題。棉織物由天然生物質材料—纖維素編織而成，憑借特殊的舒適性、柔韌性和耐用性在眾多紡織品中脫穎而出，是研發儲能材料、構建電磁屏蔽網絡和實現光熱轉換路徑的理想載體。然而，由于傳統棉織物儲存和轉移電荷的能力較差，光熱轉化效率較低，限制了其進一步應用。

近日，陜西科技大學馬建中教授、呂斌教授、高黨鴿教授團隊設計開發了一種集優異電氣性能、先進熱功能和卓越耐用性于一體的新型多功能棉織物（PPy/NiCoAl-LDH/Cotton）。該研究通過在棉纖維上引入鎳鈷鋁-層狀雙金屬氫氧化物（NiCoAl-LDH）納米片陣列，進而原位聚合生長連續致密的聚吡咯（PPy）。PPy的氨基能夠與NiCoAl-LDH及棉纖維中的羥基形成氫鍵，確保了功能材料不易從棉纖維上脫落，賦予棉織物優異的耐用性。同時，PPy和NiCoAl-LDH附著在棉纖維上形成獨特的分層陣列結構，提高了活性位點的密度，增強了棉織物傳輸和儲存電荷的能力，提高了光熱轉換效率，實現了電學性能和光熱性能的協同提升。PPy/NiCoAl-LDH/Cotton表現出良好的電化學儲能能力（在5mA cm^?2電流密度下具有754.72 mFcm^?2比電容；1,000次循環充放電后電容保持率達80.95%），將其組裝成對稱型超級電容器展現出高的功率密度（0.23 mW cm^?2）和能量密度（20.83 μWh cm^?2）。此外，PPy/NiCoAl-LDH/Cotton還具有優異的電磁屏蔽（38.83dB）和光熱轉換性能（70.2C，1000mW cm^?2）。即使經過3,000次摩擦和2,0000次彎折后，該多功能棉織物仍然表現出良好的電容保持率（85.24%和74.67%）、電磁干擾屏蔽率（25 dB以上）和可見光區太陽吸收率（91.2%），在電化學儲能、電磁干擾屏蔽和個人熱管理方面具有廣闊的應用前景。該工作以“Multifunctional Wearable Electronic Based on Fabric Modified by PPy/NiCoAl-LDH for Energy Storage, Electromagnetic Interference Shielding, and Photothermal Conversion”為題發表在國際著名期刊《Small》上（DOI: 10.1002/smll.202402510）。

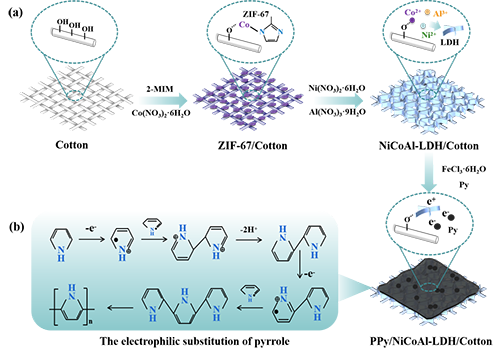

圖1 PPy/NiCoAl-LDH/Cotton的制備路線示意圖

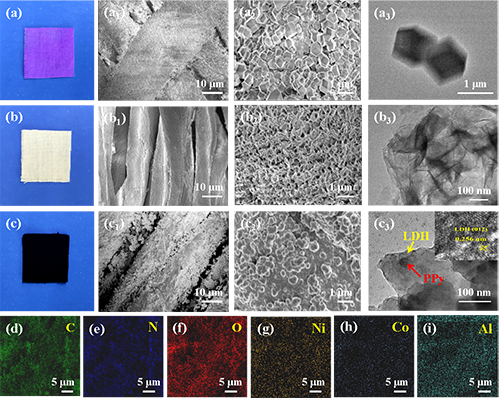

圖2 (ZIF-67)₄/Cotton, NiCoAl-LDH/Cotton和PPy/NiCoAl-LDH/Cotton的SEM、TEM、EDS照片

圖3 PPy/NiCoAl-LDH/Cotton的結構表征和可穿戴性能

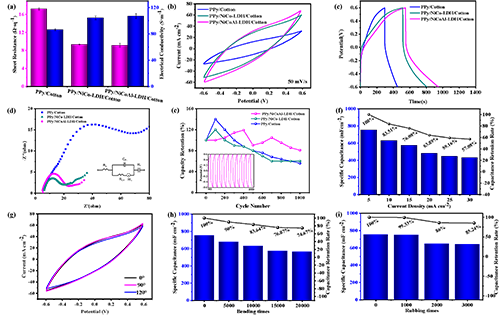

圖4 PPy/NiCoAl-LDH/Cotton電極材料在三電極體系下的電化學性能

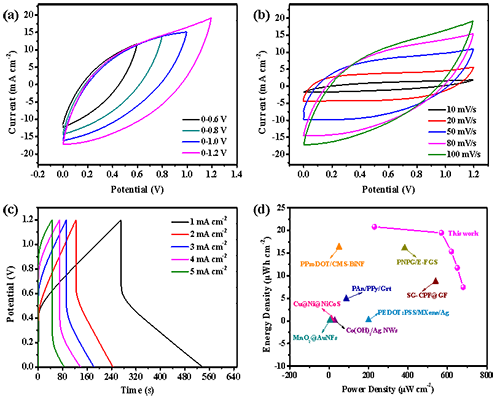

圖5 PPy/NiCoAl-LDH/Cotton組裝成對稱型超級電容器的電化學性能

圖6 PPy/NiCoAl-LDH/Cotton的電磁屏蔽性能

圖7 PPy/NiCoAl-LDH/Cotton的光熱轉換性能

該論文陜西科技大學為唯一署名單位，通訊作者為陜西科技大學輕工科學與工程學院（柔性電子學院）呂斌教授和高黨鴿教授。碩士研究生陳肯為學生第一作者。該項工作得到陜西省三秦人才專項支持計劃科技創新領軍人才、陜西省創新能力支持計劃（2021TD-16）、陜西省自然科學基礎研究計劃重點項目（專項支持）（2023JC-XJ-12）的資助和支持。

原文鏈接：https://doi.org/10.1002/smll.202402510

版權與免責聲明：中國聚合物網原創文章。刊物或媒體如需轉載，請聯系郵箱：info@polymer.cn，并請注明出處。

（責任編輯：xu）

【大中小】【打印】【關閉】

誠邀關注高分子科技

更多>>最新資訊

更多>>科教新聞

私密直播全婐app免费大渔直播,国产av成人无码免费视频,男女同房做爰全过程高潮,国产精品自产拍在线观看

誠邀關注高分子科技
