陶瓷納米纖維可有效提高固體聚合物電解質電導率
2017-04-13 來源：中國聚合物網
傳統的鋰離子電池使用的是易揮發、易燃、易爆的有機液態電解液，電池使用過熱或不當會產生電池爆炸的安全隱患。而用固態電解質替代液態電解質的全固態鋰離子電池，能量密度、熱穩定性、使用壽命以及安全性都有了大幅度提升，且在柔性電子設備、汽車動力電池以及電網儲能電池等方面均有顯著優勢。然而，相比于液態電解質，固體電解質的電導率較低，限制了全固態鋰離子電池商業化的應用。
上？萍即髮W助理教授劉巍和斯坦福大學材料科學與工程學院教授崔屹等合作研究發現，將陶瓷納米纖維摻入固體聚合物電解質是提高其電導率的有效方法。納米纖維的表面是鋰離子快速傳導的通道，表面導電率可以和液體電解質相媲美。同隨機分散排列的納米纖維相比，有序排列的納米纖維可以進一步將固體聚合物電解質電導率提高10倍。原因在于，定向排列的納米纖維避免了無規則納米纖維交叉產生的結點，從而鋰離子可以無阻礙的在兩個電極之間傳導。此外，摻入陶瓷納米纖維后，固體聚合物的化學穩定性也獲得大幅提高。

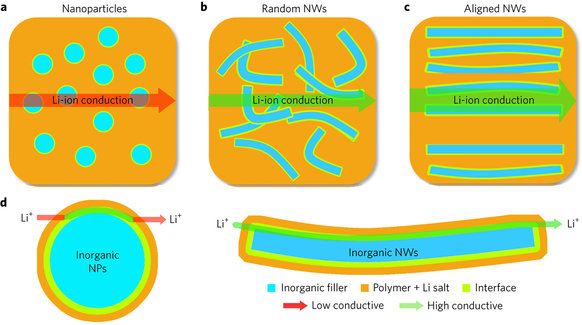

1、鋰離子傳導途徑的比較

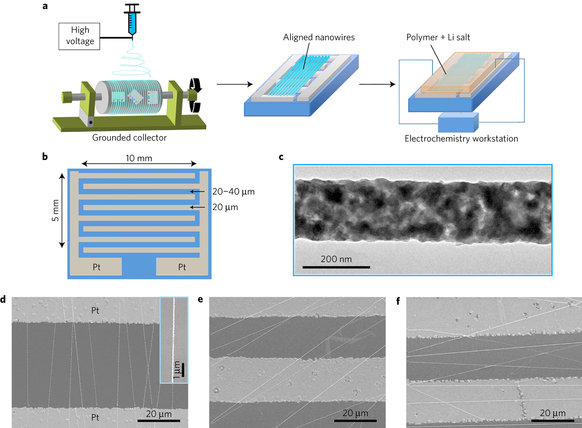

2、定向納米線摻雜的復合聚合物電解質的合成工藝和形態

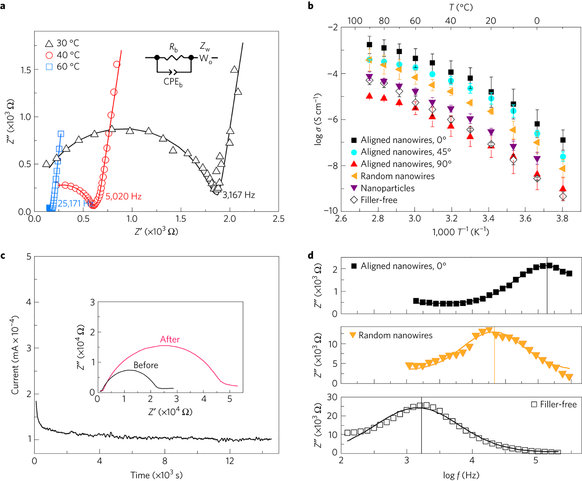

3、陶瓷納米線復合電解質的導電性能
4、定向納米線復合聚合物電解質的模擬分析
版權與免責聲明：本網頁的內容由中國聚合物網收集互聯網上發布的信息整理獲得。目的在于傳遞信息及分享，并不意味著贊同其觀點或證實其真實性，也不構成其他建議。僅提供交流平臺，不為其版權負責。如涉及侵權，請聯系我們及時修改或刪除。郵箱：info@polymer.cn。未經本網同意不得全文轉載、摘編或利用其它方式使用上述作品。
（責任編輯：xu）
相關新聞
- 昆山杜克大學林欣蓉/復旦大學陳茂 JACS：滲透離子簇促進聚合物離子傳導 2025-06-06
- 北化周偉東教授團隊 Nat. Commun.: 新型準固態聚合物電解質助力高電壓鋰金屬電池實現非破壞性壽命延長 2025-04-21
- 北京大學龐全全教授團隊 Adv. Mater.: 氟化微疇調控-聚陽離子基固態聚合物電解質用于高電壓全固態鋰金屬電池 2025-03-14
- 西安工程大學張坤Nano Lett.：一種柔性陶瓷納米纖維膜增強新策略 2021-11-11
- 東華大學俞建勇院士、丁彬研究員團隊《Adv. Funct. Mater.》：在陶瓷納米纖維增強離子導電水凝膠方面取得新進展 2021-05-24
- 華裔副教授朱懷勇發明可安全儲存核廢料的新材料 2008-09-27
