私密直播全婐app免费大渔直播,国产av成人无码免费视频,男女同房做爰全过程高潮,国产精品自产拍在线观看

  伴隨著各種新型便攜式、可穿戴智能電子產(chǎn)品的興起，柔性電池的市場(chǎng)需求巨大。目前，市場(chǎng)主流的鋰離子電池因其鋰資源儲(chǔ)量有限、嚴(yán)重的安全隱患和高成本等問(wèn)題，促使人們探索下一代具有產(chǎn)業(yè)化前景的高安全性、清潔可再生的儲(chǔ)能技術(shù)。因此，具有低成本、高安全性、高容量、易組裝等優(yōu)勢(shì)的柔性水系鋅離子電池（ZIBs）已成為當(dāng)前柔性電池領(lǐng)域的研究熱點(diǎn)。柔性ZIBs通常采用半固態(tài)聚合物作為電解質(zhì)，其克服了液態(tài)電解液漏液的缺點(diǎn)并可同時(shí)起到隔膜和電解液的作用，然而聚合物電解質(zhì)仍存在機(jī)械強(qiáng)度差、離子電導(dǎo)率低等問(wèn)題，這極大限制了柔性ZIBs的進(jìn)一步發(fā)展。因此，為柔性ZIBs開(kāi)發(fā)高機(jī)械強(qiáng)度、高離子電導(dǎo)率、熱化學(xué)穩(wěn)定性好、界面阻抗低的聚合物電解質(zhì)具有重要意義。

  鑒于此，東華大學(xué)材料科學(xué)與工程學(xué)院王宏志教授團(tuán)隊(duì)報(bào)道了一種具有高機(jī)械強(qiáng)度、高離子電導(dǎo)率（28.8 mS cm^-1）、強(qiáng)離子吸附能力、界面阻抗低以及熱穩(wěn)定性良好的新型水凝膠電解質(zhì)，并將其應(yīng)用于柔性ZIBs，實(shí)現(xiàn)了優(yōu)異的電化學(xué)性能和環(huán)境適應(yīng)性。相關(guān)研究以“Stable Hydrogel Electrolytes for Flexible and Submarine-Use Zn-Ion Batteries”為題，在期刊ACS Applied Materials & Interfaces上發(fā)表。

  近來(lái)，聚丙烯酰胺（PAM）水凝膠電解質(zhì)得益于其含水量高、界面兼容性好的優(yōu)點(diǎn)，已被廣泛應(yīng)用于柔性ZIBs，然而仍存在機(jī)械強(qiáng)度低、離子電導(dǎo)率低的缺點(diǎn)。因此，研究團(tuán)隊(duì)采用PAM作為聚合物基體，引入綠色環(huán)保天然的聚合物黃原膠（XG）和棉花納米纖維素（CNF），加入無(wú)機(jī)鋅鹽，設(shè)計(jì)了一種PAM-XG接枝聚合物復(fù)合CNF雙網(wǎng)絡(luò)結(jié)構(gòu)水凝膠電解質(zhì)（圖1）。其中，CNF具有親水性骨架和微孔網(wǎng)絡(luò)結(jié)構(gòu)，能夠作為增強(qiáng)體來(lái)提高PAM水凝膠的機(jī)械強(qiáng)度和離子電導(dǎo)率；XG是一種結(jié)構(gòu)復(fù)雜的胞外多糖，側(cè)鏈上富含的羥基、羧基能吸引相當(dāng)數(shù)量的水分子，長(zhǎng)碳鏈可以加強(qiáng)XG與水分子之間的相互作用，因此其可以提高PAM水凝膠的機(jī)械強(qiáng)度和離子電導(dǎo)率（圖2）。

圖1. （a）聚丙烯酰胺接枝黃原膠/棉花納米纖維素雙網(wǎng)絡(luò)結(jié)構(gòu)水凝膠電解質(zhì)的制備流程示意圖，（b）化學(xué)結(jié)構(gòu)，（c）實(shí)物照片。

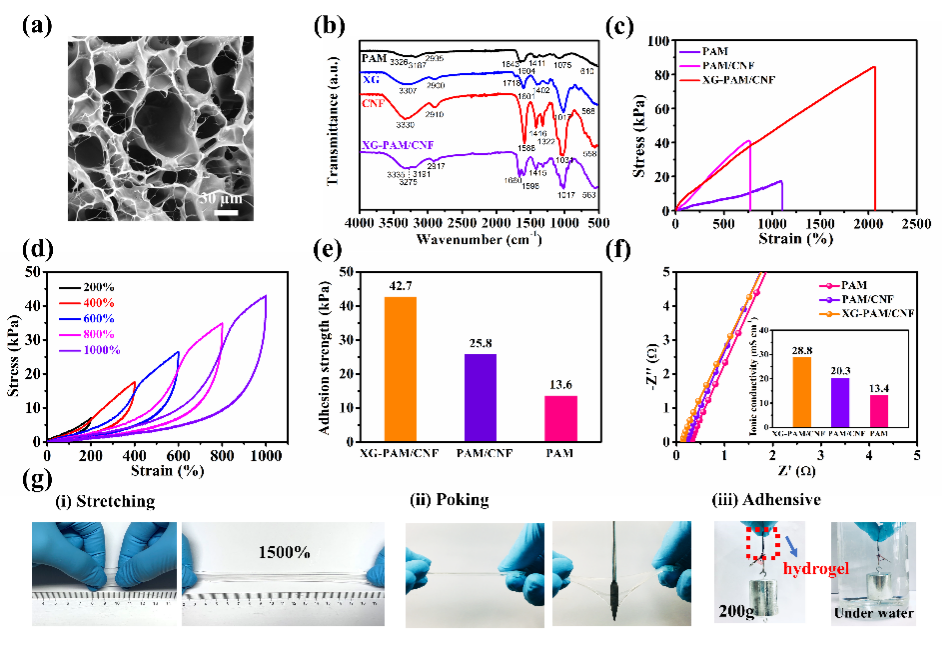

圖2. （a）水凝膠孔道的掃描電鏡圖，（b）水凝膠紅外光譜表征，（c-e）水凝膠力學(xué)性能、粘附強(qiáng)度測(cè)試，（f）水凝膠電解質(zhì)離子電導(dǎo)率測(cè)試，（g）水凝膠拉伸、戳刺、粘性的實(shí)物照片。

  隨后，研究團(tuán)隊(duì)將該水凝膠電解質(zhì)應(yīng)用于柔性Zn-MnO₂電池（在導(dǎo)電碳布上刮涂MnO₂/CNT復(fù)合物電極漿料獲得柔性正極；在導(dǎo)電碳布上電化學(xué)沉積鋅獲得柔性負(fù)極），實(shí)現(xiàn)了高比容量（237 mA·h g^-1），優(yōu)異的倍率性能和循環(huán)穩(wěn)定性（1000次循環(huán)后容量保持率為86.2%），抑制枝晶生長(zhǎng)以及嚴(yán)苛條件（彎曲、折疊、戳刺、水洗、浸泡）下的工作穩(wěn)定性（圖3）。

  令人印象深刻的是，基于這一種穩(wěn)定水凝膠電解質(zhì)的柔性ZIBs除了能夠?yàn)榭纱┐髟O(shè)備（發(fā)光腕帶、運(yùn)動(dòng)手表）供電之外，還可用于水下預(yù)警救援系統(tǒng)中（圖4）。水下運(yùn)動(dòng)者在遇到危險(xiǎn)時(shí)，可以通過(guò)按壓胸前柔性ZIBs供電的發(fā)射模塊，射頻電路發(fā)出的無(wú)線信號(hào)被水岸上的接收模塊獲取，隨即紅色LED警示燈發(fā)亮，提醒救援人員，這拓寬了柔性電池的實(shí)際應(yīng)用。

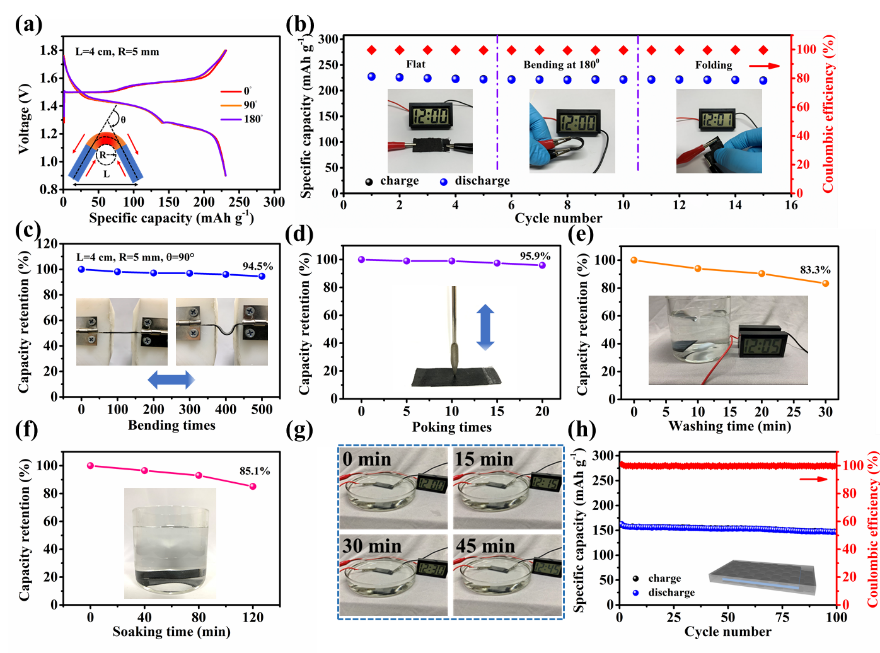

圖3. （a-f）柔性水系鋅離子電池在嚴(yán)苛條件（彎曲、折疊、戳刺、水洗、浸泡）下的工作穩(wěn)定性測(cè)試，（g）電池在水下工作，（h）封裝電池在水下充放電循環(huán)測(cè)試。

圖4. （a-b）柔性水系鋅離子電池的可穿戴應(yīng)用，（c-d）水下預(yù)警救援系統(tǒng)的應(yīng)用。

  該工作為高性能、高安全性的柔性儲(chǔ)能器件的開(kāi)發(fā)設(shè)計(jì)與應(yīng)用場(chǎng)景提供了新思路。該研究工作的第一作者為東華大學(xué)王寶俊博士生，通訊作者為東華大學(xué)李耀剛、王宏志教授。

  論文鏈接：https://pubs.acs.org/doi/10.1021/acsami.0c12313
