純有機(jī)室溫磷光(RTP)材料由于具有大斯托克斯位移、長壽命發(fā)射和良好的可加工性等特點(diǎn),在生物成像、傳感器、防偽材料等領(lǐng)域有著巨大的應(yīng)用前景。在構(gòu)建RTP材料的眾多分子設(shè)計中,基于手性結(jié)構(gòu)系統(tǒng)地研究分子功能和材料特性逐漸成為前沿的科學(xué)研究。迄今為止,人們對具有圓偏振發(fā)光(CPL)特性的RTP材料的設(shè)計和制造給予了極大的關(guān)注,通過晶體工程或剛性聚合物限制手性芳香分子的運(yùn)動,成功設(shè)計了圓偏振RTP材料。然而,對內(nèi)部作用或外部環(huán)境刺激具有響應(yīng)性的圓偏振RTP材料仍然很少報道。對于刺激響應(yīng)性圓偏振RTP材料,手性光學(xué)特性在外部刺激下的變化可以作為另一個視覺監(jiān)測參數(shù),這將有助于擴(kuò)展這類材料的實際應(yīng)用。
最近,華東理工大學(xué)田禾院士、馬驤教授課題組設(shè)計合成了含有溴萘酰亞胺的非手性取代乙炔單體(BrNpA),隨后與手性乙炔單體(R/S-phNA)發(fā)生共聚反應(yīng)獲得具有潛在磷光發(fā)射的手性螺旋取代聚乙炔。通過與聚甲基丙烯酸甲酯的簡單塑模過程獲得了具有圓偏振磷光發(fā)射的柔性薄膜。取代聚乙炔的手性螺旋結(jié)構(gòu)呈現(xiàn)顯著的光學(xué)活性,賦予材料較高的圓偏振發(fā)光不對稱因子,最高高達(dá)0.019(glum)。薄膜在紫外光照射下的耗氧特性賦予材料動態(tài)手性光學(xué)功能,可以通過紫外光調(diào)控圓偏振磷光發(fā)射,具有非接觸、抗疲勞的顯著優(yōu)勢。此外,通過改變?nèi)〈垡胰矁?nèi)部組成,在控制氧氣滲透率的基礎(chǔ)上,實現(xiàn)圓偏振磷光的可編程保留時間,這有助于該體系成為刺激可控手性器件的重要候選材料。
圖1 薄膜的制備過程示意圖及其光物理性質(zhì)
該薄膜位于586 nm處的RTP發(fā)射在初始狀態(tài)下可以忽略不計,當(dāng)持續(xù)使用紫外線照射后該發(fā)射顯著增強(qiáng)。薄膜在停止紫外線照射并暴露在大氣條件下后,三重態(tài)氧會逐漸滲透到薄膜中并導(dǎo)致磷光猝滅。并且該過程具有可觀的重復(fù)性。另外,作者可以通過調(diào)整取代聚乙炔內(nèi)部磷光團(tuán)/手性單體的比例,在控制氧氣滲透率的基礎(chǔ)上,實現(xiàn)磷光的可編程保留時間,更低聚合比(手性單體/磷光團(tuán))的材料具有更長的磷光保留時間。(圖2)

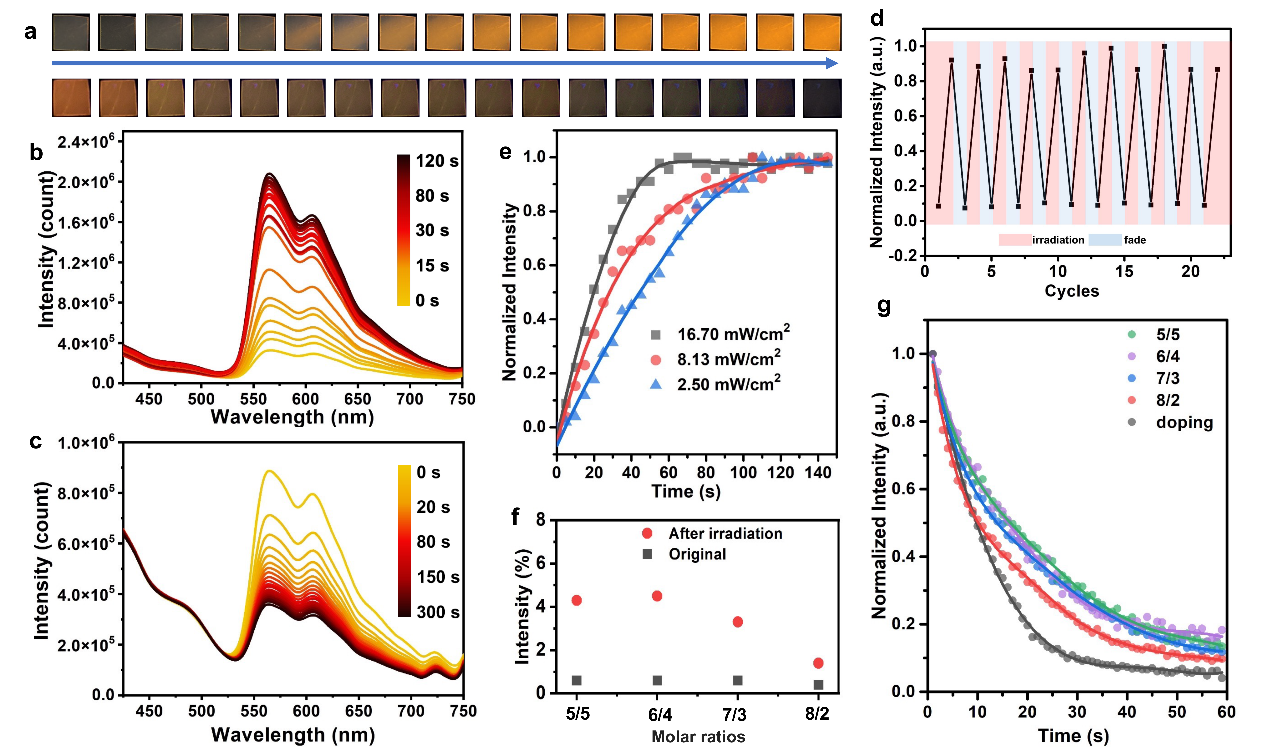

圖2 薄膜的光激活磷光特性
作者隨后研究了材料的手性光學(xué)特性。與發(fā)光光譜相似,薄膜在紫外光持續(xù)照射下,其圓偏振發(fā)光強(qiáng)度逐漸增強(qiáng),并在撤去紫外燈后恢復(fù)到初始狀態(tài)。但由于在紫外燈照射過程中并沒有改變材料的組成和構(gòu)象,因此在光激活過程中,材料的glum并沒有發(fā)生變化。另外,作者通過調(diào)整取代聚乙炔內(nèi)部手性單體/磷光團(tuán)的比例,不僅可以實現(xiàn)圓偏振磷光的可編程保留時間,還能夠調(diào)控材料的手性光學(xué)上的性質(zhì),如圓二色強(qiáng)度以及圓偏振發(fā)光的不對稱因子大小等。(圖3)

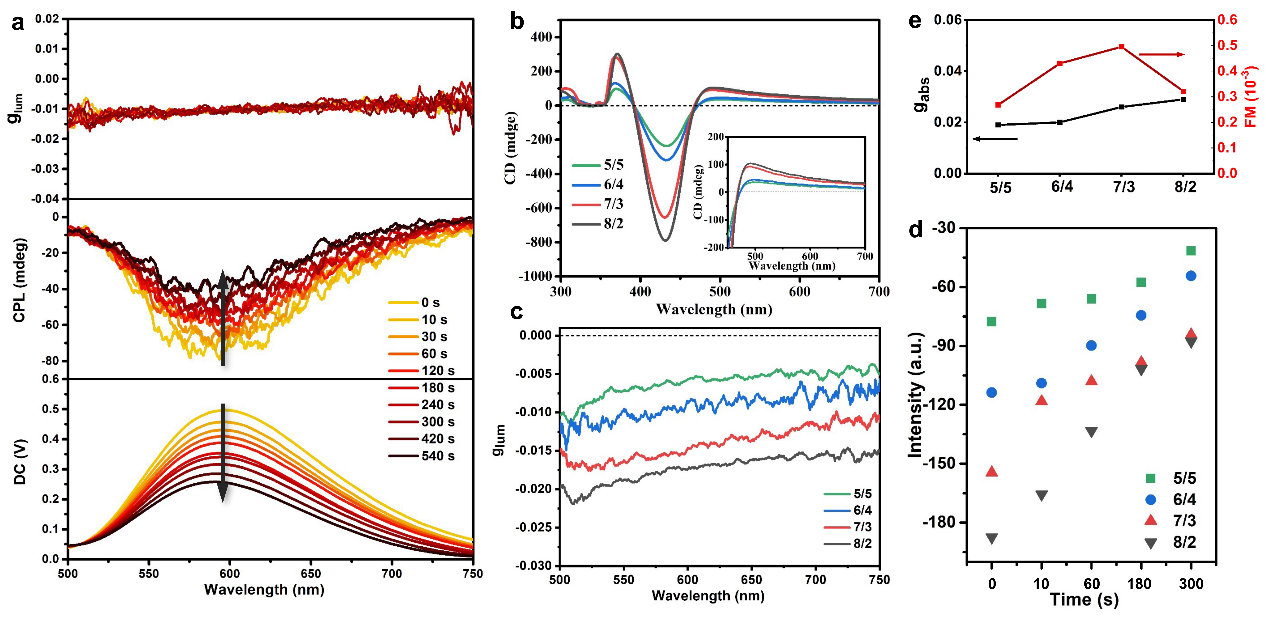

圖3 薄膜的手性光學(xué)特性
后面作者也探索了材料特殊光物理性背后的機(jī)理。材料的光響應(yīng)性質(zhì)是源于磷光發(fā)射對氧氣敏感,磷光團(tuán)的三線態(tài)與三線態(tài)氧的非輻射能量轉(zhuǎn)移導(dǎo)致磷光的淬滅,而人為的利用紫外燈消耗材料內(nèi)部的氧氣則能夠恢復(fù)薄膜的磷光發(fā)射。此外,作者通過拆分兩個單體分別制備成薄膜,發(fā)現(xiàn)材料的CPL性質(zhì)與手性聚乙炔的放置位置,厚度均有關(guān)系。通過實驗證明,手性螺旋聚乙炔的存在對CPL的構(gòu)建至關(guān)重要,材料的CPL性質(zhì)是源于手性螺旋聚乙炔的“濾光片”作用。(圖4)

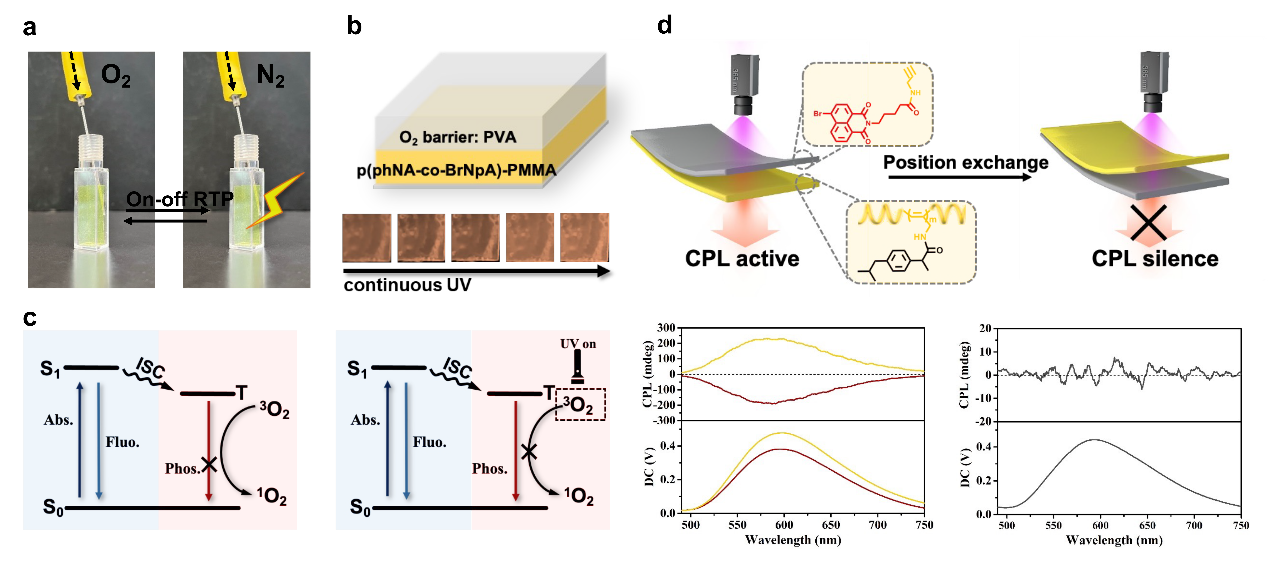

圖4 薄膜光物理性質(zhì)機(jī)理研究
最后作者也利用該材料光激活圓偏振磷光的特殊發(fā)光性質(zhì),以及易加工,可塑性等特點(diǎn),探究了用于瞬時信息存儲和防偽的潛在應(yīng)用。
圖5 薄膜在防偽材料和瞬態(tài)信息儲存的潛在應(yīng)用
論文鏈接:Zizhao Huang, Zhenyi He, Bingbing Ding, He Tian and Xiang Ma*. Photoprogrammable Circularly Polarized Phosphorescence Switching of Chiral Helical Polyacetylene Thin Films. Nat. Commun., 2022, 13, 7841.
https://www.nature.com/articles/s41467-022-35625-3
- 上海交大趙慧教授、朱申敏教授團(tuán)隊《ACS Nano》:仿生手性螺旋結(jié)構(gòu)觸發(fā)的“生物活性”治療性接觸鏡用于角膜損傷快速修復(fù) 2025-03-01
- 北化鄧建平教授、趙彪副教授 Adv. Mater.:手性螺旋聚合物誘導(dǎo)膽甾相液晶實現(xiàn)多層級手性傳遞和放大及全色圓偏振發(fā)光 2024-11-05
- 南郵趙強(qiáng)教授和南大陸延青教授團(tuán)隊 Adv. Mater.:高不對稱因子圓偏振有機(jī)室溫磷光 2023-08-28
- 北大宛新華/張潔課題組與中科院化學(xué)所彭謙合作Angew:構(gòu)象調(diào)控點(diǎn)亮單取代聚乙炔的圓偏振發(fā)光性質(zhì) 2021-07-30
- 青科大烏皓/段詠欣/張建明Macromolecules:聚甲基丙烯酸甲酯接枝纖維素納米晶在聚乳酸對映體共混物中選擇性成核機(jī)制研究 2025-03-05
- 格羅寧根大學(xué)Andrea教授/愛荷華州立大學(xué)夏文杰教授 Macromolecules:接枝改善石墨烯分散 2025-01-09
- 中科院理化所江雷院士、王京霞研究員團(tuán)隊 Adv. Mater.: 在光致變色智能窗方面取得新進(jìn)展 2023-11-21
