由于較高的光利用率和在隱私保護(hù)等方面的優(yōu)勢(shì),可控光散射型液晶/聚合物復(fù)合材料在智能窗和顯示等領(lǐng)域擁有巨大的應(yīng)用潛力。其中雙穩(wěn)態(tài)材料具有節(jié)約能源的優(yōu)點(diǎn),被廣泛研究。然而這些材料對(duì)入射可見光主要是傳播方向上的調(diào)控,不具備獨(dú)立可控光吸收或者變色的能力,這在一定程度上限制了相關(guān)器件的開發(fā)和應(yīng)用。相比于只有透明態(tài)和光散射態(tài)切換單一功能的器件,兼具可控光吸收或者變色功能的光散射型器件無疑更具實(shí)用價(jià)值。

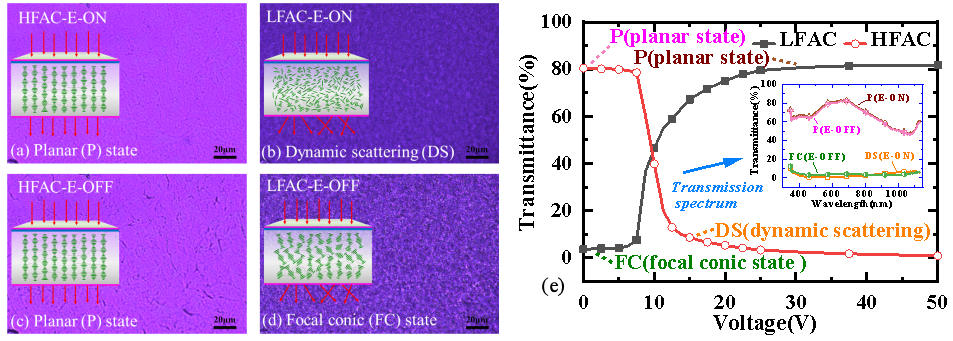

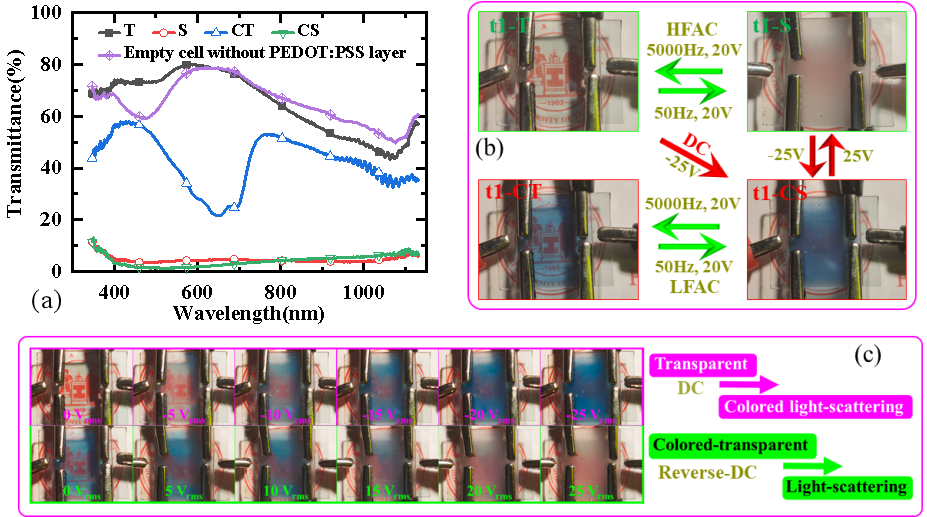

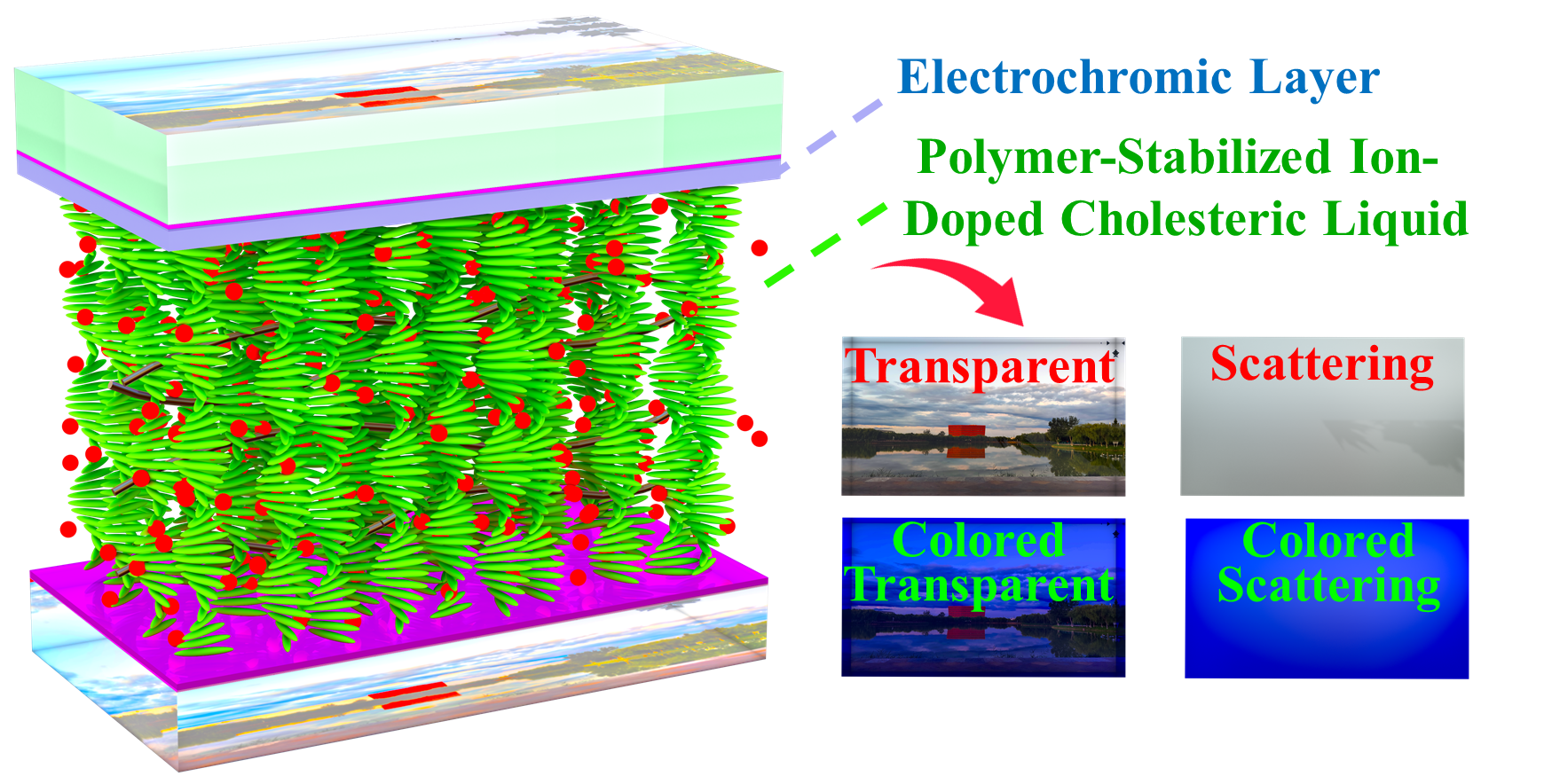

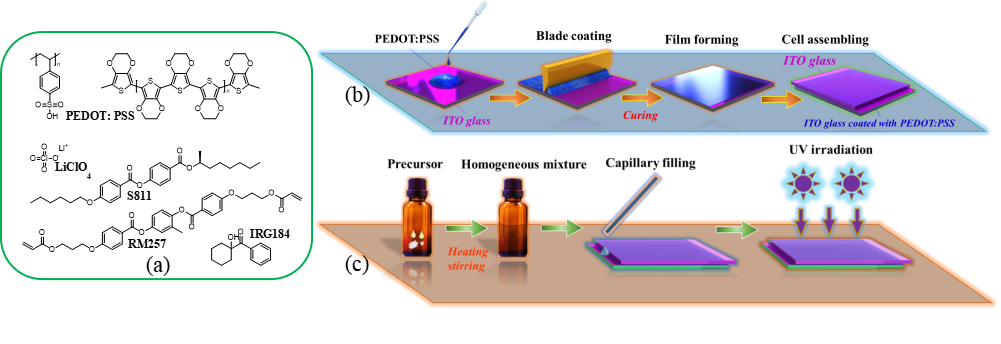

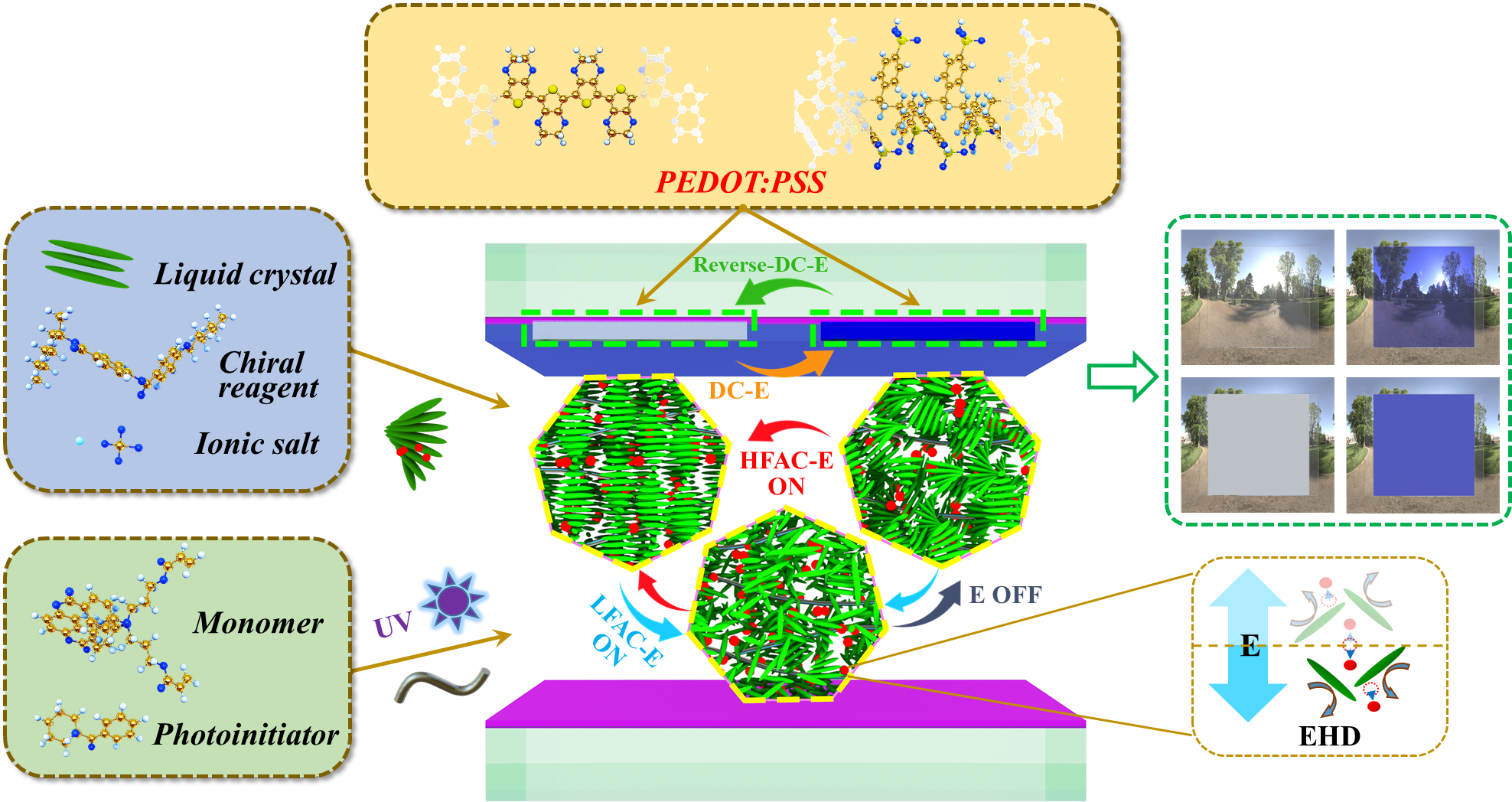

近期,河北工業(yè)大學(xué)理學(xué)院孫玉寶教授團(tuán)隊(duì)提出了一種基于聚合物穩(wěn)定離子摻雜膽甾相液晶和電致變色層的可變色光散射器件,器件結(jié)構(gòu)如圖1所示。在具有低驅(qū)動(dòng)電壓、高雙穩(wěn)態(tài)對(duì)比度的霧透切換功能的同時(shí),該器件兼具了電致變色功能,可實(shí)現(xiàn)透明、光散射、著色透明和著色光散射四種工作狀態(tài),且每種狀態(tài)都不需要電壓的維持。器件的工作原理如圖2所示,基于液晶的介電響應(yīng)、離子摻雜液晶的電流體動(dòng)力學(xué)效應(yīng)和電致變色材料的氧化還原反應(yīng),通過控制交變電場(chǎng)的頻率和直流電場(chǎng)的方向,可以分別調(diào)節(jié)聚合物穩(wěn)定液晶的光散射態(tài)和變色聚合物的著色態(tài),進(jìn)而使器件獲得所需狀態(tài)。團(tuán)隊(duì)通過實(shí)驗(yàn)驗(yàn)證了聚合物穩(wěn)定離子摻雜膽甾相液晶和電致變色層相結(jié)合這一設(shè)計(jì)的可行性。為了使器件獲得更好的光散射態(tài)與循環(huán)穩(wěn)定性,利用光聚合引發(fā)相分離的方法在膽甾相液晶中引入了聚合物網(wǎng)絡(luò),采用刮涂法制備了電致變色聚合物層,另外液晶中摻雜的離子鹽同時(shí)為電流體動(dòng)力學(xué)效應(yīng)和電致變色效應(yīng)提供了離子(圖3、圖4)。實(shí)驗(yàn)樣品的透射光譜、相應(yīng)工作狀態(tài)以及聚合物穩(wěn)定膽甾相液晶的織構(gòu)分別如圖5、圖6所示。該工作還研究了手性摻雜、聚合物網(wǎng)絡(luò)、離子鹽引入、電致變色聚合物層厚度對(duì)器件電光性能的影響。測(cè)量結(jié)果表明,聚合物網(wǎng)絡(luò)的引入大大提高了膽甾相液晶的雙穩(wěn)態(tài)對(duì)比度,且經(jīng)過10000次的循環(huán)驅(qū)動(dòng)后仍保持較好的光學(xué)性能(圖7)。電致變色聚合物層具有粗糙的表面結(jié)構(gòu),隨著變色層厚度的增加,著色透明態(tài)的著色程度逐漸加深,樣品的透明態(tài)的總透光率也會(huì)降低(圖8、圖9)。當(dāng)電致變色層厚度為0.39μm時(shí),透明態(tài)的總透光率為71.58%,著色光散射態(tài)的總透光率為37.72%。該器件具有變色獨(dú)立控制、擴(kuò)展性好等優(yōu)點(diǎn),在智能窗和顯示等領(lǐng)域具有廣闊的應(yīng)用前景,且對(duì)液晶和電致變色材料的融合研究具有重要價(jià)值。

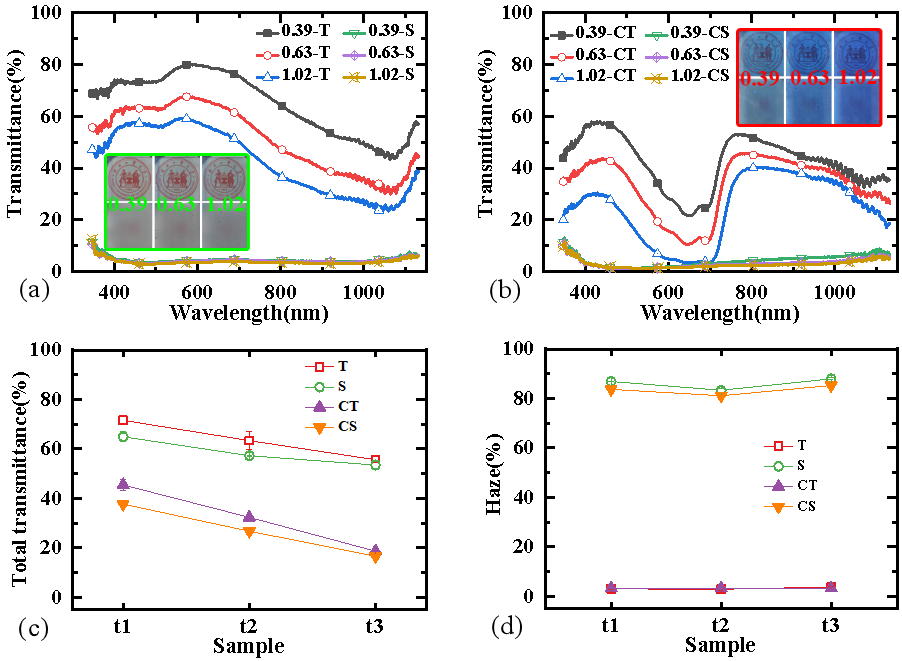

圖 9 (a)透明態(tài)和光散射態(tài)的透射光譜,(b)著色透明態(tài)和著色光散射態(tài)的透射光譜,(c)四種工作狀態(tài)的總透光率,(d)三種不同電致變色層厚度樣品的四種工作狀態(tài)的霧度值。
原文鏈接:https://pubs.acs.org/doi/abs/10.1021/acsami.2c17770
- 黑龍江大學(xué)首篇自然大子刊:郎凱教授、牛海軍教授團(tuán)隊(duì)在高分子可控共軛與電致變色研究方面取得重要進(jìn)展 2025-06-20
- 南京大學(xué)王偉教授、王暉副教授團(tuán)隊(duì) Nano Lett.:光解耦單聚苯胺納米實(shí)體的電致變色動(dòng)力學(xué)及原位形態(tài)演化 2025-01-16
- 清華大學(xué)張如范教授一周連發(fā)兩篇《Adv. Funct. Mater.》:最新研究進(jìn)展 2024-12-06
- 賓夕法尼亞大學(xué)楊澍團(tuán)隊(duì) Adv. Mater.: 研發(fā)多模式力致變色液晶彈性體微管 2025-06-16
- 華南師范大學(xué)姜小芳教授《Nano Lett.》:基于膽甾相液晶聚合物薄膜的波長可調(diào)諧鈣鈦礦圓偏振微納單模激光 2025-03-04
- 華南師范大學(xué)胡小文 AFM:基于膽甾相液晶聚合物薄膜的鈣鈦礦圓偏振光電探測(cè)器 2025-02-20
- 大連理工大學(xué)蹇錫高院士團(tuán)隊(duì) AFM:穿山甲鱗片結(jié)構(gòu)啟發(fā)的高強(qiáng)度可修復(fù)超分子水性聚合物網(wǎng)絡(luò) 2025-04-04
