chinese熟女老女人和小伙,欧美熟妇色ⅹxxx欧美妇,火车上荫蒂添的好舒服电影

華中科技大學(xué)王艷教授團(tuán)隊(duì)《Adv. Funct. Mater.》：基于硼酸酯pH響應(yīng)性的可再生抗菌納濾分離膜

2023-03-28 來源：高分子科技

隨著人們生產(chǎn)生活水平的不斷提高，全球面臨水資源短缺問題。而膜分離技術(shù)作為分離效率高、操作條件溫和、應(yīng)用范圍廣泛的水處理技術(shù)為日益嚴(yán)峻的水短缺現(xiàn)狀提供了可持續(xù)的解決方案。然而，由于料液一側(cè)分離膜表面不可避免地與待處理廢水中的礦物質(zhì)、有機(jī)物和微生物接觸，幾乎所有的膜都面臨污染問題。更嚴(yán)重的是，由生物污染物在膜表面增殖形成的生物膜會嚴(yán)重阻塞水流通道，增大水處理過程中水的滲透阻力，造成水通量下降，加快膜老化，增加運(yùn)行成本。因此，研究者們不斷向膜材料中引入抗菌劑以提升膜的抗生物污染性能，以保證其穩(wěn)定的分離效率。但可惜的是，引入的抗菌劑始終會面臨抗菌時(shí)效短，抗菌劑易耗盡的問題。在此背景下，如何能賦予膜可再生的抗菌性顯得尤為重要。

近期，華中科技大學(xué)化學(xué)與化工學(xué)院王艷教授團(tuán)隊(duì)提出了一種基于硼酸酯pH響應(yīng)性的膜表面可再生抗菌劑接枝的策略，以單胺基的單體成功制備富含硼酸基團(tuán)的薄膜復(fù)合 (TFC) 納濾 (NF) 膜的超薄選擇層。所制備的TFC膜表面的硼酸基團(tuán)可識別多種帶有二醇基團(tuán)的抗生素，并可以通過pH響應(yīng)性將其多次反復(fù)引入膜表面，成功賦予膜可再生抗菌性（圖1）。該工作以“A Boronate Ester Driven Rechargeable Antibacterial Membrane for Fast Molecular Sieving”為題發(fā)表在《Adv. Funct. Mater.》上。文章第一作者是華中科技大學(xué)博士生易鳴。該研究得到國家自然科學(xué)基金委的支持。

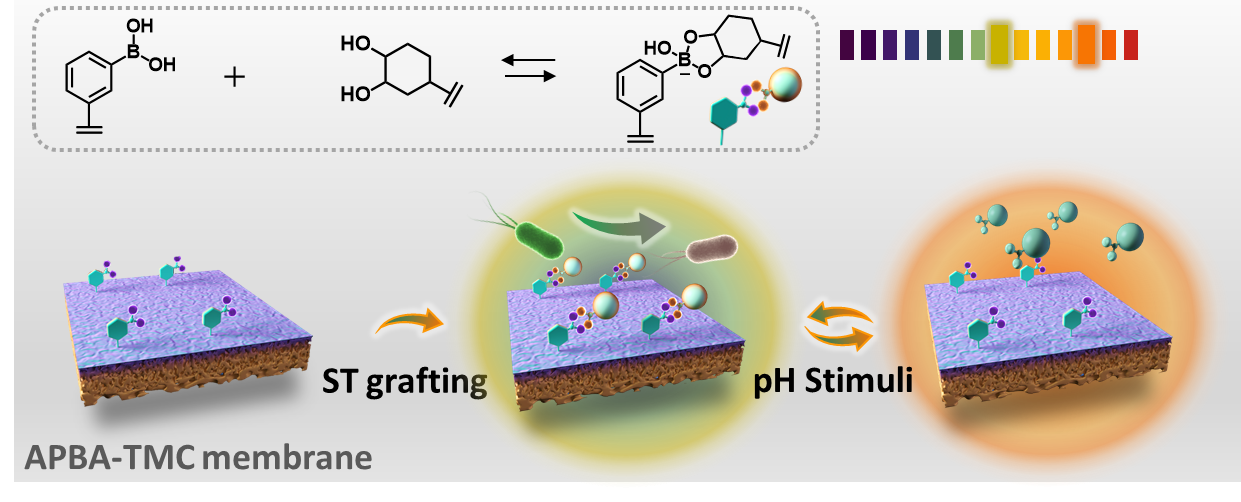

圖1. 在pH響應(yīng)下具備可再生抗菌性的氨基硼酸TFC膜

本工作中，首先選取具有硼酸基團(tuán)的胺單體3-氨基苯硼酸（3-aminophenylboronic acid， APBA）作為界面聚合反應(yīng)的水相單體制備TFC膜。區(qū)別于一般的水相胺單體，APBA結(jié)構(gòu)中僅帶有一個(gè)胺基，作為單胺基的單體，其在界面聚合反應(yīng)中仍然能與酰氯充分交聯(lián)并生成致密的選擇層（圖2a,2b）。通過研究發(fā)現(xiàn)，在水溶液中APBA中的硼酸基團(tuán)能通過強(qiáng)氫鍵作用形成二聚體（圖2c）。文中通過改變APBA溶液的pH，觀察到選擇層的生長在堿性條件下將受到限制（圖2d,2f）。進(jìn)一步證明硼酸基團(tuán)為聚酰胺的交聯(lián)結(jié)構(gòu)提供了基礎(chǔ)。更重要的是，這些硼酸基團(tuán)是賦予膜可再生抗菌性的關(guān)鍵。

圖2. (a,b) APBA在溶液中與酰氯反應(yīng)生成的超薄層; (c) APBA分子在水中的結(jié)構(gòu); (d,f) APBA溶液pH對聚酰胺層生長的影響; (e) 氨基硼酸TFC膜制備示意圖

接著，以膜上的硼酸基團(tuán)作為橋梁，引入各種帶二醇結(jié)構(gòu)的抗生素。這些抗菌劑能和膜上的硼酸官能團(tuán)反應(yīng)生成具有pH響應(yīng)性的硼酸酯結(jié)構(gòu)。在抗菌劑發(fā)揮完殺菌作用并通過pH響應(yīng)釋放之后，可在膜表面重新引入新的抗菌劑（圖1）。氨基硼酸TFC膜的表面形貌和表面性質(zhì)會隨著失效的抗菌劑釋放而恢復(fù)到初始狀態(tài)（圖3）。而其在接枝兩種不同的抗生素后，均展現(xiàn)出優(yōu)越的抗菌性（圖4a,4b）。最重要的是，氨基硼酸TFC膜經(jīng)歷了四個(gè)循環(huán)的可再生測試后抗菌性能依然達(dá)到99%（圖4c,4d）。

圖3. 氨基硼酸TFC膜在pH響應(yīng)下接枝和釋放抗生素后表面性質(zhì)的變化

圖4. (a,b) 氨基硼酸TFC膜接枝不同的抗生素后的抗菌性能; (c,d) 氨基硼酸TFC膜的可再生抗菌性能

而作為分離膜，氨基硼酸TFC膜對含鹽染料展現(xiàn)出超高的分離性能。得益于APBA在水溶液中形成的二聚體結(jié)構(gòu)，制備所得的疏松聚酰胺層對NaCl的截留低至0.93%的同時(shí)對剛果紅的截留達(dá)98.1%，水通量達(dá)到49.3~53.4 L m^-2 h^-1 bar^-1（圖5）。這種基于氨基硼酸結(jié)構(gòu)的TFC膜對未來高通量可再生抗菌膜的發(fā)展提供了新思路。

圖5. 氨基硼酸TFC膜在pH響應(yīng)性下的分離性能

論文信息：A Boronate Ester Driven Rechargeable Antibacterial Membrane for Fast Molecular Sieving（doi.org/10.1002/adfm.202213471）

Ming Yi, Thi Dao Nguyen, Huan Liu, Yafang Liu, Shu Xiong, and Yan Wang*

https://doi.org/10.1002/adfm.202213471

版權(quán)與免責(zé)聲明：中國聚合物網(wǎng)原創(chuàng)文章。刊物或媒體如需轉(zhuǎn)載，請聯(lián)系郵箱：info@polymer.cn，并請注明出處。

（責(zé)任編輯：xu）

【大中小】【打印】【關(guān)閉】

相關(guān)新聞

誠邀關(guān)注高分子科技

更多>>最新資訊

更多>>科教新聞

私密直播全婐app免费大渔直播,国产av成人无码免费视频,男女同房做爰全过程高潮,国产精品自产拍在线观看

誠邀關(guān)注高分子科技
