北航鄭詠梅教授課題組 Adv. Mater.：一種抗紫外線的非均勻潤濕性圖案表面
2023-07-20 來源：高分子科技
北京航空航天大學鄭詠梅課題組受細胞膜結構的啟發，通過激光燒蝕多層結構的涂層，設計了一種抗紫外線的非均勻潤濕性圖案表面（UPS）（圖1）。抗紫外線的超疏水二氧化硅圖案是在覆蓋著超親水二氧化鈦納米顆粒的表面上原位創建。基于二氧化鈦（TiO2）表面的UPS的紫外抵抗時間比其他需要掩模的表面分子修飾方法高出兩個數量級以上。UPS的細胞膜樣結構調節了內部硅氧烷鏈段在表面的親水和疏水區域的遷移。UPS可以使功能材料在紫外線照射下有效地形成圖案，控制開放系統中液體的潤濕行為（圖2）。此外，即使在強紫外線照射50h（365nm，500 mW cm?2）后，其非均勻潤濕性仍保持穩定（圖3）。這些抗紫外線的非均勻潤濕圖案表面可能在未來應用于微流體、細胞培養、能量轉換和水收集（圖4）。

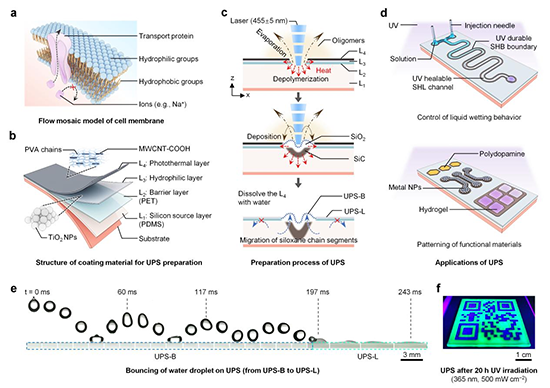

圖1 UPS設計示意圖

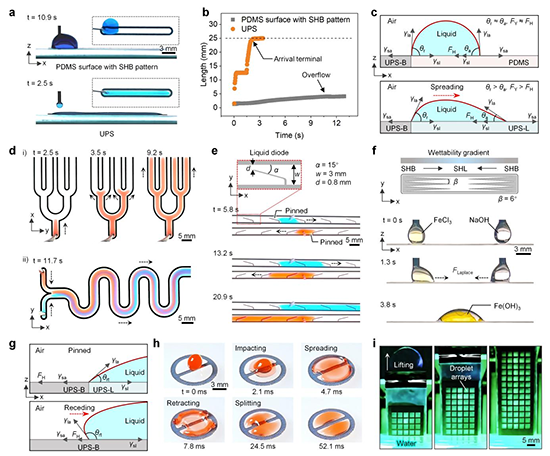

圖2 UPS的液體行為調控

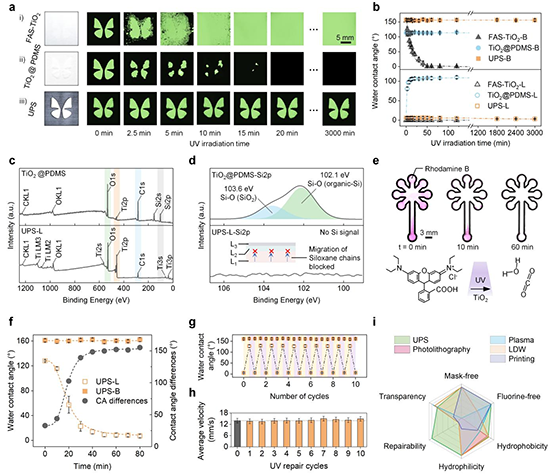

圖3 UPS的耐紫外特性

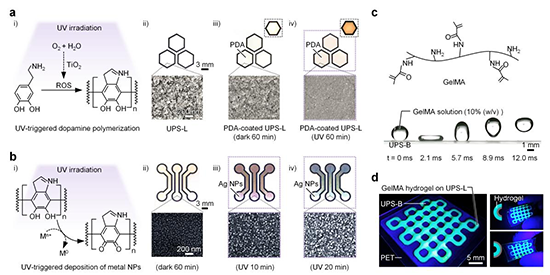

圖4 UPS功能性圖案應用
原文鏈接：https://onlinelibrary.wiley.com/doi/10.1002/adma.202304080
更多系列研究工作參見：www.zhengyongmei.polymer.cn
版權與免責聲明：中國聚合物網原創文章。刊物或媒體如需轉載，請聯系郵箱：info@polymer.cn，并請注明出處。
（責任編輯：xu）
相關新聞
- 西安石油大學王文珍教授團隊 CEJ：具有持久抗菌和耐紫外老化性能的二氧化碳基聚碳酸酯的綠色制造 2023-11-19
- 華南理工大學岳鳳霞課題組 CEJ：氫鍵對木質素增強增韌納米纖維素薄膜的影響 2022-10-31
- 天津大學汪懷遠教授團隊 CEJ：抗紫外防腐智能復合涂層 2022-10-30
- 清華大學徐軍課題組 Macromolecules：非均勻交聯構建高剛度、高韌性的形狀記憶自愈合材料 2024-12-01
- 北科大杜鑫、張美芹教授 ACS Nano：單膠束受限組裝構建具有可控多尺寸孔和不對稱蛋黃@殼結構的聚多巴胺@二氧化硅納米復合粒子 2024-10-01
- 東華大學朱美芳院士/葉長懷團隊 AFM：具有優異力學和隔熱性能二氧化硅/芳綸納米纖維雙網絡復合氣凝膠纖維用于耐火型摩擦納米發電機 2024-08-24
- 佐治亞理工齊航團隊 Sci. Adv.：低溫快速3D打印透明玻璃 2023-10-07
