北京化工大學胡君教授團隊 Small：高機械魯棒性的本征熒光彈性體用以制備拉脹復合材料
2024-05-06 來源：高分子科技
力學性能優異的熒光彈性體在智能顯示器、柔性傳感器和超材料等領域具有廣闊的應用前景。然而熒光彈性體主要是通過摻雜熒光組分或將發色團偶聯到聚合物網絡中來制備，這通常會對機械性能產生不利影響，也使大規模生產變得困難。針對這一問題，北京化工大學胡君教授課題組受天然生物體中富含雜原子的微相分離結構的啟發，通過硬域動態增強策略將大量；被鍐卧氲杰浂沃g，形成密集氫鍵聚集的微相分離結構，制備了一種高機械魯棒性的本征熒光聚氨酯彈性體（圖1）；谄淞己玫臋C械性能、本征熒光和氫鍵促進的界面結合能力，經圖案化切割得到的彈性體拉脹骨架不僅可以有效地承受載荷，還可以與填充基體形成穩定的界面結合，制備出一體化熒光拉脹復合材料。
圖1本征熒光彈性體的化學結構和微觀結構示意圖

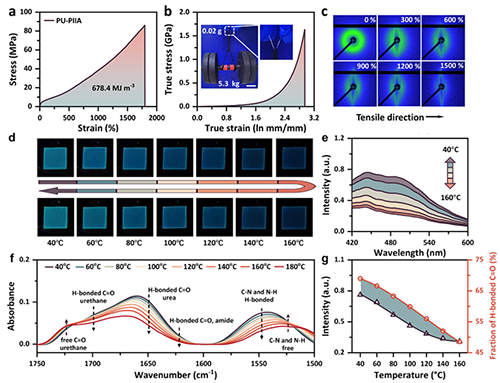

圖2本征熒光彈性體的力學性能和熒光性能
圖3一體化熒光拉脹復合材料的力學性能和拉脹性能
文章信息：J. Li, Z. Zheng, Y. Ma, Z. Dong, M.-H. Li, and J. Hu*. Mechanically Ultra-Robust Fluorescent Elastomer for Elaborating Auxetic Composite. Small 2024, 2402130.
原文鏈接：https://doi.org/10.1002/smll.202402130
版權與免責聲明：中國聚合物網原創文章？锘蛎襟w如需轉載，請聯系郵箱：info@polymer.cn，并請注明出處。
（責任編輯：xu）
相關新聞
- 山大周傳健教授、濟大趙松方/關瑞芳教授 AFM: 聚合誘導微相分離和多尺度靜電相互作用協同構建高強韌、高有機硅含量的有機硅水凝膠 2025-07-03
- 西湖大學王盼課題組 Joule：兼具微相分離及微孔的雙離子通道聚合物膜 2025-06-16
- 吉大孫俊奇教授團隊 Macromolecules：基于“剛柔相濟”微相分離結構設計制備兼具耐低溫與耐高溫性能的高強度熱塑性彈性體 2025-01-22
- 華南理工劉偉峰和廣東工大邱學青 Macromolecules：兼具優異力學性能和動態循環加工性能的全酚型木質素基聚氨酯彈性體 2025-03-21
- 港中大（深圳）朱世平、朱賀團隊 AFM: 耐低溫、抗老化和耐溶劑的高性能聚氨酯彈性體 2025-03-17
- 華南理工大學張安強教授團隊 Macromolecules：集成分子動力學與機器學習的多組分聚氨酯彈性體性能預測與解釋 2024-11-30
