隨著Y系列受體材料的開發，單結非富勒烯有機太陽能電池（OSC）的能量轉化效率（PCE）已超過18%，達到初步商業水平。為了進一步提高PCE，給體和受體之間的吸收區域、能級和理想形貌的合理匹配是十分必要的。其中，給體通常是高分子量的聚合物，因為高分子量通常伴隨著良好的結晶度，有利于分子間電荷轉移。然而，高分子量聚合物通常伴有一些固有的缺點，例如溶解性較差，聚合難度高，材料批次差異大等。現在化學家通過采用混合溶劑或新型催化劑能使聚合物達到高分子量，但過高的分子量通常會造成材料大的相分離尺寸，影響了材料性能。因此在保證聚合物擁有足夠結晶性的同時，合理調控分子量，減少材料批次差異是保證有機太陽能電池商業化的前提。2019年，中科院化學研究所的胡文平研究員提出一種共軛介觀聚合物（數均分子量(Mn)在1-10 kDa之間）的概念，集中的分子量天然地帶有批次差異小的優勢，同時這類聚合物還有合成簡單、分子缺陷少、溶液可加工性好等優點(Nat. Chem. 2019, 11, 271–277)。通過控制反應時間或采用不同的聚合工藝，可以很容易地獲得合適分子量的介觀聚合物。在有機光伏領域，介觀聚合物作為有機光伏材料的應用還不多見，因此，設計合成一種高效率低批次差異的介觀聚合物給體材料是一個有意義的研究課題。

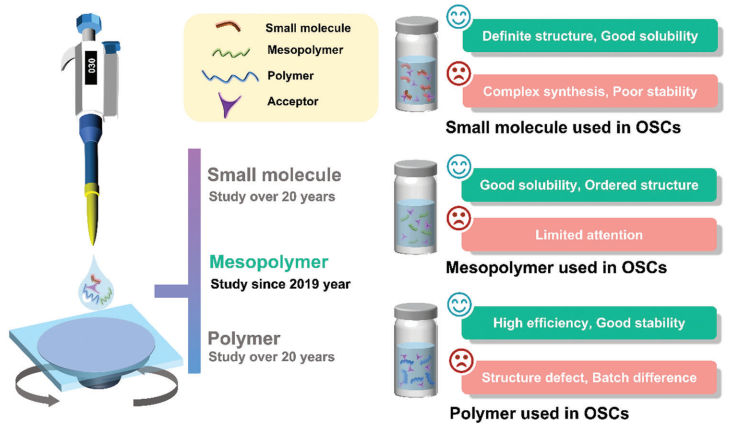

圖1. 小分子、介觀聚合物、聚合物的特性，以及在有機光伏中的應用
盡管合成的介觀聚合物的具有先天性批次差異小的優勢，但較低的分子量通常難以讓材料達到足夠的結晶性和有效的電荷傳輸性能。在前期研究過程中，北京航空航天大學化學學院霍利軍課題組對呋喃及其稠環衍生物光伏材料與性能之間的關系進行了一系列探索（Chem. Commun., 2012, 48, 3318; Macromolecules, 2012, 45, 17, 6923; Polym. Chem., 2013,4, 3047; Adv. Mater. 2015, 27, 6969; Chin. J. Org. Chem. 2016, 36, 687; J. Mater. Chem. C, 2016, 4, 9052; Polym. Chem., 2016,7,4036；Adv. Energy Mater., 2021, 11, 2003954; Small Methods, 2021, 5, 2100493）。他們研究中發現呋喃及其稠環衍生物光伏材料擁有一些獨有的特性：呋喃中氧原子半徑要小于噻吩中硫原子半徑，因此呋喃類材料具有比噻吩材料有更小的空間位阻，更易形成緊密的分子堆積、更好的結晶性以及顯著提升的π-π堆積和電荷傳輸能力。

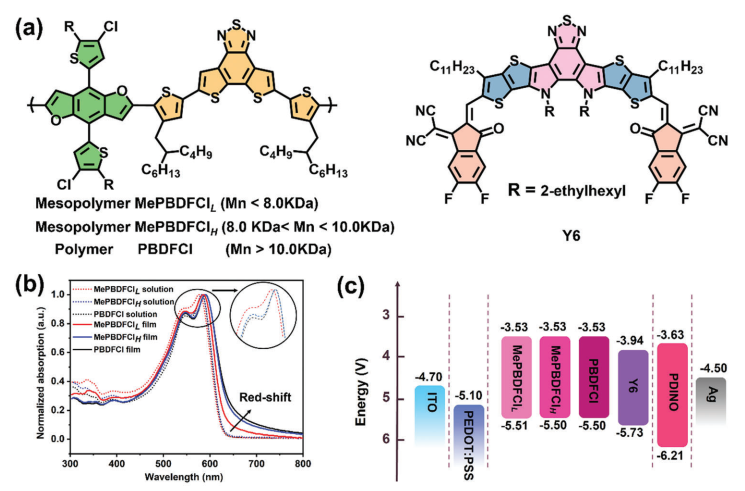

圖2. (a) 給、受體材料結構；(b) 介觀聚合物MePBDFClL和MePBDFClH以及聚合物PBDFCl在溶液和薄膜中的紫外吸收光譜; (c) OSCs器件中使用的相關材料的能級圖。
近日，該團隊采用苯并二呋喃（BDF）作為給體單元，合成了一種介觀聚合物MePBDFClH作為給體材料，并選取了具有良好吸收互補和電子能級匹配的Y6作為受體材料，制備了單節有機太陽能電池。所制備的器件實現了15.06%的能量轉化效率。值得一提的是，這是首次將介觀聚合物應用于OSCs器件，同時15.06%也是也是基于BDF基太陽能電池的最高效率。為了系統比較不同分子量對光伏性能的影響，研究人員也合成了分子量較低的介觀聚合物給體MePBDFClL，和分子量較高的聚合物PBDFCl。研究發現，隨著分子量的增加，三種聚合物表現出不同的分子堆積能力。分子量降低的介觀聚合物MePBDFClL表現出較弱的分子堆積性能和結晶性，同時與受體材料的共混性更強，器件中的激子復合增多導致PCE下降到14.36%；而分子量較高的聚合物PBDFCl擁有較強的結晶性，與受體材料的共混性變差，展現出較大的相分離，使電荷的提取較為困難，直接導致材料PCE顯著下降到13.28%。相比之下，介觀聚合物MePBDFClL和MePBDFClH之間的PCE差異小于5%，而MePBDFClH與聚合物PBDFCl之間的PCE差異接近12%。由此可以看出，當介觀聚合物應用到OSC可以展現出更小的批次差異性。該研究不僅表明BDF單元是一種有潛力的給電子核心，而且為減小光伏材料批次差異提供了一種材料結構設計的新思路，有利于今后有機太陽能電池的商業化發展。
圖3. 三種材料單組分和混合組分的活性層薄膜形貌
圖4. 介觀聚合物和傳統聚合物批次PCE差異、活性層微結構示意圖以及含有BDF單元光伏材料近些年的PCE進展
相關研究結果以“Conjugated Mesopolymer Achieving 15% Efficiency Single-Junction Organic Solar Cells”發表在《Advanced Science》上。該文章通訊作者為北京航空航天大學霍利軍教授。第一作者為北京航空航天大學博士研究生鄭冰。特別感謝中國科學院化學研究所李永舫院士、中國科學院理化技術研究所王京霞研究員和國家納米科學中心張建齊研究員為本研究提供的幫助。
本研究得到了北京自然科學基金（2212032）、國家自然科學基金（NSFC）（21774003, 51873221, 52073292、51673207、51373183）、中科院理化所仿生材料與界面科學重點實驗室、北京市科委基金（Z181100004410012）以及北京航空航天大學青年拔尖人才計劃（YWF-18-BJ-J-218）的資助。
原文鏈接：https://doi.org/10.1002/advs.202105430
通訊作者簡介：
霍利軍，北京航空航天大學化學學院教授，博士生導師。主要從事有機太陽能電池和聚合物半導體材料與器件的研究。近年來，在J. Am. Chem. Soc., Angew. Chem. Int. Ed., Adv. Mater., Macromolecules等雜志發表研究性論文100余篇，并被SCI期刊引用超過14000次，H-index 為54。近5年以第一發明人申請中國專利7件，授權5件。
下載：Conjugated Mesopolymer Achieving 15% Efficiency Single-Junction Organic Solar Cells
- 中科院化學所提出介觀聚合物新材料體系 2019-02-27
- 鄭州大學孫晨凱課題組 ACS Nano：低成本聚合物給體PTQ16-10實現19.52%效率的有機太陽能電池 2024-12-31
- 南科大何鳳教授課題組《ACS Mater. Lett.》：主鏈調控增強溶液聚集優化纖維狀網絡形貌實現高效的氯介導聚合物給體 2023-08-18
- 江西師范大學陳義旺/廖勛凡團隊《Adv. Mater.》：三元聚合和區域異構化策略構建高效三元聚合物給體材料 2023-05-01
- 南科大何鳳教授、華科大邵明教授 Angew：新型柔性連接電子受體助力高性能可拉伸有機太陽能電池 2025-03-13
- 西工大劉劍剛教授團隊 AEM：控制第三組分分布實現高性能三元有機太陽能電池 2025-03-10
- 桂林電子科技大學蔡平、華南理工大學薛啟帆 AFM：溶液加工的厚度不敏感陰極中間層在高效有機太陽能電池的研究進展 2025-01-08
