考慮到社會可持續發展的重要性和社會對高性能復合材料日益增長的需求，設計和制造出新一代具有非凡綜合性能的智能自修復材料對航空航天、電子和建筑等高水平技術領域具有特殊意義。聚氨酯，作為一類新興的有機高分子材料，因其杰出的綜合性能、可調的機械性能、以及再回收特性而被廣泛應用于國民經濟的眾多領域，具有極大的應用潛力與發展價值。但由于眾所周知的強度、韌性和自修復能力之間的固有沖突，開發出新一代集優異的機械性能與出色的室溫自修復性能為一體的高性能聚氨酯材料仍面臨著諸多挑戰。傳統的聚合物材料增強策略：往往是以犧牲材料的韌性為代價來有效地提升強度，這難以滿足實際應用需求。如今，基于非共價相互作用（包括氫鍵、金屬配位鍵、疏水相互作用、主客體相互作用以及π-π堆積等）的增強型超分子自修復聚合物的開發已經成為了新的研究趨勢（圖1）（Polym. Chem., 2022,13, 2420-2441），未來有望應用于航空航天、高端裝備、柔性電子、生物醫藥等前沿科學領域，這對于攜手繪制新材料的藍圖具有重要價值與意義。
圖 1 超分子聚氨酯：設計、機理、材料性能和應用的最新進展
近期，中國科學院蘭州化學物理研究所王齊華研究員團隊報道了一種受生物系統（肌聯蛋白、沙蠶頜骨結構）雙重啟發的新策略，用于制造機械性能卓越的室溫自愈合聚合物材料。通過將含有四重氫鍵的2-脲基-4-嘧啶酮(UPy)基序引入到聚合物骨架中，并隨后與鋅離子進行配位，成功合成了一系列新型超分子聚氨酯。依靠優化的分級氫鍵和金屬-配體配位鍵的協同增強作用，所得超分子聚氨酯彈性體表現出優異的拉伸強度（~14.15 MPa）、出色的韌性（47.57 MJ m-3）以及超高的楊氏模量（~146.92 MPa）（圖2）。
得益于合理的分子設計、聚合物鏈的高遷移率以及雙重超分子相互作用的協同效應，其機械性能遠遠優于先前所報道的室溫自愈材料。詳細地計算結果和實驗分析表明，其優異的力學性能主要歸因于以下優勢：i) 分級氫鍵相互作用（單、雙、四重氫鍵）不僅可實現斷裂后的快速重組，還可作為較弱的非共價鍵以有效地耗散能量，賦予彈性體具有強大的自愈能力和高拉伸性；ii）由鋅離子與UPy基團絡合而成的Zn-UPy配位鍵更是作為較強的非共價鍵，有助于形成強大的物理交聯網絡，從而顯著增強自修復彈性體的機械強度（圖3）。

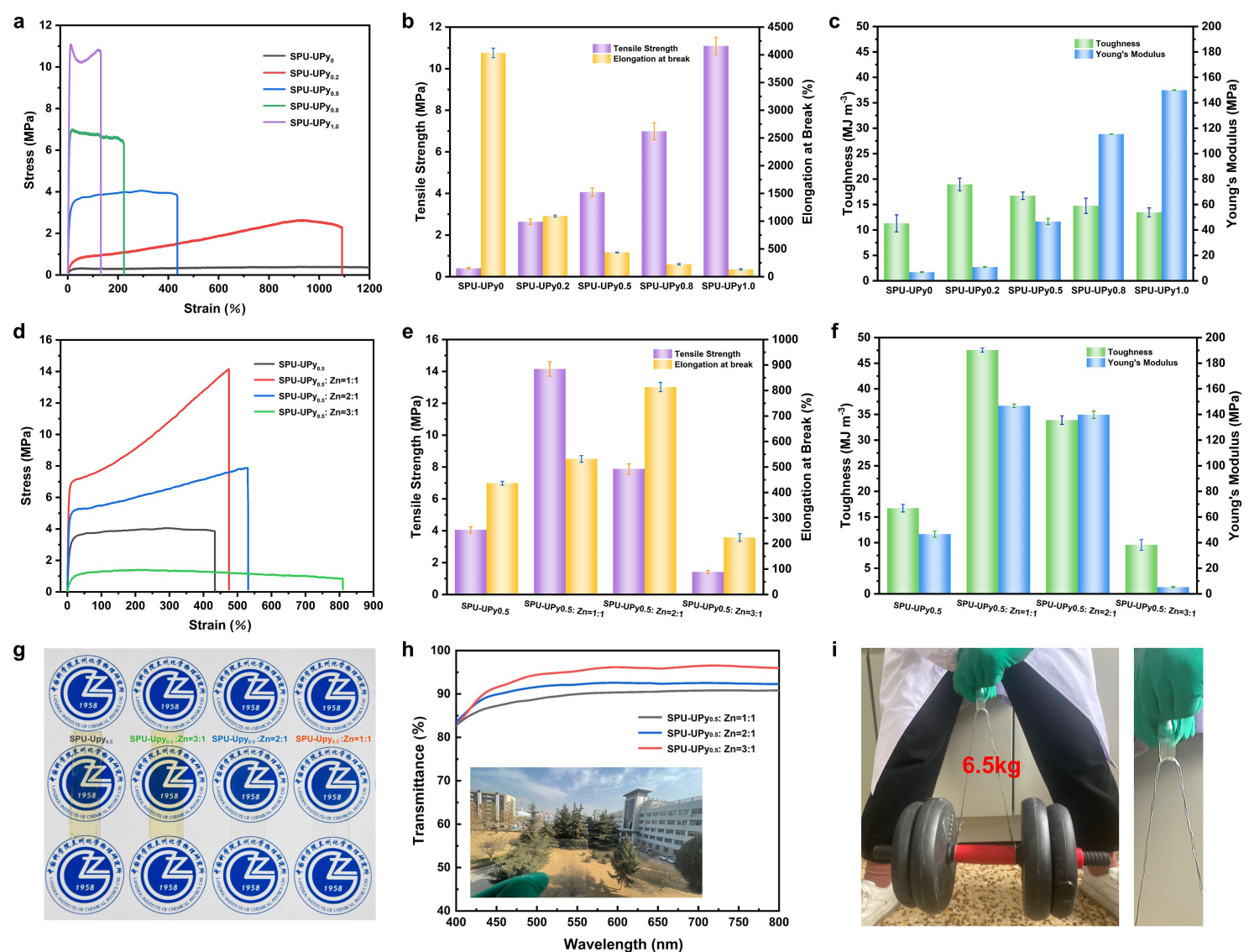

圖 2 (a)不同R值SPU-UPy-R應力-應變曲線。(b) SPU-UPy-R拉伸強度和斷裂伸長率直方圖。(c) SPU-UPy-R韌性和楊氏模量直方圖。(d) SPU-UPy0.5-Zn-x應力-應變曲線。(e) SPU-UPy0.5-Zn-x拉伸強度和斷裂伸長率直方圖。(f) SPU-UPy0.5-Zn-x韌性和楊氏模量直方圖。(g)透明薄膜樣品照片。(h)樣品SPU-UPy0.5 , SPU-UPy0.5: Zn=1:1，SPU-UPy0.5: Zn=2:1，SPU-UPy0.5: Zn=3:1透射光譜圖。(i)樣品SPU-UPy1.0承重示意圖。
圖 3 拉伸過程中氫鍵相互作用和金屬配位鍵的動態解離和重組示意圖
原文鏈接：https://doi.org/10.1016/j.cej.2022.138673
- 華南師范大學高進偉教授團隊 Small：超分子聚氨酯動態“韌帶”增強鈣鈦礦薄膜機械柔性自愈合能力 2023-10-23
- 復旦朱亮亮/上海理工岳兵兵 Angew：通過相體積率的原位光控策略實現超分子組裝結構的精確連續相變 2022-09-11
- 四川大學張新星教授團隊《Nat. Commun.》：軟骨啟發的非共價鍵組裝強韌化自修復材料 2021-02-27
- 南科大化學系蔣偉課題組：通過激活弱的非共價鍵相互作用實現強大的正協同效應 2017-12-29
- 浙江大學鄭強、吳子良團隊Small: 基于羧酸-鋯配位鍵快速制備高強度水凝膠薄膜 2021-11-03
- 湖北工業大學黃以萬/李學鋒《AFM》：利用離子鍵和金屬配位鍵協同作用制備強韌性聚兩性電解質水凝膠 2021-07-02
- 東華大學武培怡/侯磊團隊 Matter：水介導相分離演化制備兼具高機械強度與室溫可再加工性的聚合物材料 2025-04-09
