因此,Vogel溫度衡量了低溫下應力松弛偏離線性黏彈性的程度,反映了Angell所提出的過冷液體脆性(fragile liquid)和剛性(strong liquid)概念(C.A. Angell. J. Non-Crystalline Solids 1991, 131-133, 13-31. Doi: 10.1016/0022-3093(91)90266-9131-133)。理論模擬研究表明,過冷液體的脆性是分子振動在自由能景觀上分布寬度的反映(S. Sastry. Nature 2001, 409, 164–167. Doi: 10.1038/35051524 )。經驗發現金屬和氧化物玻璃一般偏離程度較小,剛性較高,而有機固體和聚合物一般偏離程度較大,脆性較高。我們知道,前者內聚能密度高,后者內聚能密度低,不同強度的分子間相互作用如何與分子振動在自由能景觀上的分布寬度相互關聯起來,仍然是一個挑戰性的凝聚態物理基礎問題(L. M. Matinez, C. A. Angell. Nature 2001, 410, 663-667. Doi: 10.1038/35070517)。
軟凝聚態物質具有跨時空尺度的緩慢松弛動力學特點,為凝聚態物質的玻璃化凍結機理研究提供了一個拓展的時空觀察窗口。作為軟物質的典型代表,聚合物應力松弛行為反映了聚合物熔體在降溫過程中從黏流態先進入橡膠態,然后才進入玻璃態。聚合物獨特的橡膠態是整鏈運動被凍結的高彈過冷液體,應力松弛行為由此開始偏離線性黏彈性,經驗發現聚合物的KWW指數一般在0.5左右,大家所熟知的WLF方程就是VFT方程的另一種表達方式。較低溫度區間的聚合物玻璃態則是局部的鏈段運動被凍結時的物理狀態,因此聚合物呈現出從整鏈到局部鏈段的跨尺度過冷液體凍結行為。(胡文兵,高分子物理導論,現代化學基礎叢書第24卷,科學出版社,2011;W. Hu, Polymer Physics: A Molecular Approach, Springer, 2013)。
在國家自然科學基金委的項目資助下,南京大學胡文兵教授課題組在動態蒙特卡洛分子模擬中引入應力松弛來研究其對聚合物應變誘導結晶的影響,并對非晶聚合物應力松弛的微觀分子間協同作用機制展開了系統研究。在高溫區聚合物應力松弛服從Debye松弛和Arrhenius流體行為,滿足線性黏彈性特點,此時他們觀察到過渡態出現了伸展線團松弛的局部擁堵現象,其動態異質物理圖像揭示了分子間流體力學相互作用對聚合物濃溶液和本體高黏度的貢獻(Chinese J. Polym. Sci. 2021, 39, 906–913. doi: 10.1007/s10118-021-2570-7)。在低溫區聚合物應力松弛行為自發地偏離了線性黏彈性,此時他們觀察到早期伸展鏈兩端出現了全局擁堵現象,其物理交聯作用揭示了低溫橡膠態的出現機制(Chinese J. Polym. Sci. 2021, 39, 1496-1501. doi: 10.1007/s10118-021-2624-x)。以上觀測的無熱聚合物體系反映了聚合物構象熵效應的本征機制,在此基礎上他們還考察了各種焓效應,并比較其相對重要性。他們采用分子內和分子間的熱力學和動理學相互作用參數對高分子鏈的重復單元化學結構建模,觀察到高溫線性黏彈性的應力松弛主要受動理學相互作用參數調控(Polymer 2021, 224, 123740. DOI: 10.1016/j.polymer.2021.123740)。最近,他們進一步觀察到熵效應導致低溫非線性黏彈性KWW指數大于1,而焓效應使其小于1,表明聚合物KWW指數0.5主要是由焓效應所致。更有趣的是,非線性黏彈性的起始溫度主要受動理學相互作用參數所調控,并且由熵效應所產生較高的本征Vogel溫度被較強的動理學相互作用參數所抑制,而較低熱力學柔順性的聚合物則帶來更高的Vogel溫度,如圖1所示(Polymer 2022, XX, 125367. DOI: 10.1016/j.polymer.2022.125367)。

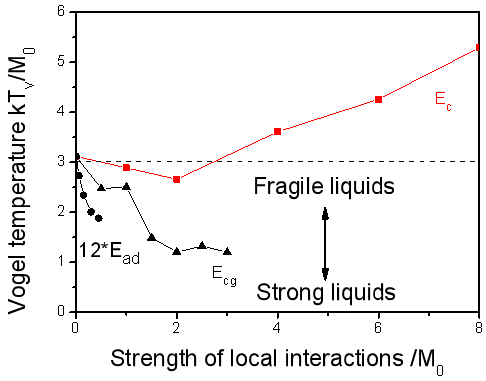

圖1 反映聚合物脆性和剛性的Vogel溫度隨各種相互作用強度變化的分子模擬結果。水平虛線表示熵效應所導致的對線性黏彈性本征偏離,Ead是分子間內聚能動理學位壘,Ecg是分子內構象轉變動理學位壘,這兩項動理學相互作用參數皆抑制偏離程度,對過冷液體剛性有利,Ec是分子內構象轉變熱力學非柔順性參數,對過冷液體脆性有利。
最近的這一理論模擬工作明確了熵效應帶來了凝聚態過冷液體偏離線性黏彈性的本征脆性,而焓效應則區分了實際過冷液體的剛性和脆性。分子間較高的內聚能位壘,將抑制過冷液體應力松弛偏離線性黏彈性的程度,表明其抑制了分子振動在有限時間窗口內探索更多自由能局部最低態的能力,所以其分子振動能量狀態在自由能景觀中分布較窄,金屬和氧化合物玻璃呈現出較高的剛性;而分子間較低的內聚能位壘同時分子內較高的熱力學非柔順性,則使得聚合物在有限時間窗口內將分子振動滯留在較多的自由能局部最低態,所以其分子振動能量狀態分布較寬,呈現較高的脆性。正如聚合物共混物相分離緩慢的動力學為多組分凝聚態物質相分離早期動力學研究提供了很好的研究體系,聚合物緩慢的跨尺度應力松弛行為也為凝聚態物質玻璃化轉變研究提供了很好的研究體系。
原文鏈接:https://doi.org/10.1016/j.polymer.2022.125367
- 西安交大張志成教授、高登峰教授 AFM:自由體積和能帶結構協同調控助力聚合物電介質高儲能性能 2025-05-11
- 浙大潘鵬舉/余承濤團隊 Adv. Mater.:基于聚合物熔融-重結晶構筑自硬化形狀記憶材料 2025-05-10
- 哈工大冷勁松院士團隊 ACS Nano 綜述:智能聚合物微球的制備、微觀結構、激勵響應特性及其應用 2025-05-09
- 西安交大徐光魁教授課題組: 細胞冪律流變學中局部應力松弛行為的特征頻率 2025-01-26
- 上海交大顏徐州課題組《Nat. Commun.》:機械互鎖聚合物網絡中高密度[2]輪烷微觀運動的集成放大 2022-11-09
- 南京大學胡文兵教授課題組Polymer:應力松弛在聚合物取向結晶過程中的作用 2021-11-12
- 上科大鄭宜君教授課題組 Nat. Commun.: 構建具有可見光響應的時空動態粘彈性水凝膠用于探究癌細胞與細胞外基質相互作用 2025-02-07
