私密直播全婐app免费大渔直播,国产av成人无码免费视频,男女同房做爰全过程高潮,国产精品自产拍在线观看

　　有機光電器件具有成本低、加工工藝簡單、輕薄便攜、可實現大面積柔性器件等優點,在發光二極管和太陽能電池等領域具有廣闊的應用前景。在有機光電器件的設計與制備當中，電極界面特性對器件的性能起著至關重要的作用，能顯著影響到器件的載流子注入和抽提效率，因此，良好的界面特性是實現高性能器件的必要前提條件。

　　傳統的有機光電器件一般采用PEDOT:PSS作為陽極界面修飾材料，低功函的活潑金屬Ca、Ba等作陰極來提高器件性能。但是PEDOT:PSS具有酸性，會腐蝕ITO襯底，影響器件穩定性；活潑金屬空氣不穩定，不利于器件的封裝和穩定性。因此，發展新型界面修飾材料，提高器件的性能和穩定性，對有機光電器件的發展和實用化具有重要意義。中科院寧波材料方俊鋒研究員和酒同鋼副研究員帶領的團隊從有機、無機和有機/無機雜化等方面對新型界面材料展開了研究。有機材料具有良好的界面修飾能力，而且溶解性好，可溶液加工成膜；無機材料具有優異的電學性質和穩定性；有機/無機雜化材料可以結合有機和無機材料的優勢，協同提高器件性能。

　　有機界面修飾材料方面，在前期的工作當中，提出了將兩性離子結構引入到聚合物離子型界面修飾材料當中，利用兩性離子特殊的化學結構，將陰陽離子通過化學鍵綁定在一起，大幅提高了發光器件的響應時間，器件亮度和效率相對于傳統的Ca電極也有了2倍以上的提高（J.Am.Chem.Soc.,2011,133,683）。與瑞典Umea大學合作，利用這種兩性離子材料可以讓離子自由通過，本身也可發光，而且與其他聚合物有溶解性的差異，制備了三層聚合物電化學池器件，藍光效率5.3 Cd/A（J. Am. Chem. Soc., 2012, 134, 14050）。今年，該團隊從材料化學結構的角度進一步研究了兩性離子材料的器件性能，發現不含任何π共軛體系的小分子界面材料的器件性能與共軛聚合物的器件性能相當或者更好(Fig. 1, Angew. Chem. Int. Ed., 2013, 52, 3417)。除了在發光器件中具有良好的界面性能外，這類小分子材料在有機太陽能電池中也可以提高器件的效率，電池效率可達8.0%。目前國際上離子型光電器件界面修飾材料主要圍繞π共軛體系展開，特別是共軛聚合物和齊聚物，這一結果進一步擴展了高效界面修飾材料的設計思路，簡化了高效界面修飾材料的合成步驟，降低了成本。該團隊進一步引入具有良好導電性的富勒烯醇溶性衍生物,用作有機光伏器件界面修飾層, 器件的各項性能指標（V_oc, J_sc, FF）都有明顯的改善，高于傳統的Ca電極的器件性能（J .Mater. Chem. A., 2013, 1, 12413）。在上述研究的基礎上，還引入具有不同傳輸性能的有機基團和不同離子的有機小分子鹽，調節材料的導電性和親水性，實現了9.2%的有機光伏器件（文章正在投稿中）。

小分子兩性離子材料及器件性能

　　無機界面修飾材料方面，圍繞金屬鉬的氧化物和硫化物取得了良好的進展。金屬鉬的硫化物在有機光伏器件界面修飾方面的報道非常有限，目前報道的方法一方面需要無水無氧的苛刻條件進行化學剝離，另一方面需要通過其他金屬鹽的摻雜才可以實現器件性能的提升，工藝過程復雜而且器件性能不夠理想。該團隊采用(NH₄)₂MoS₄通過直接溶液旋凃的方法成膜，并通過溫度調控加熱直接分解成金屬鉬的硫化物，制備了具有不同硫化物（MoS₂, MoS₃）成分的功能薄膜，并首次研究了MoS₂和MoS₃成分對器件性能的影響。結果表明，MoS₃可以提高器件的V_oc，但J_sc較低；MoS₂可以提高器件的J_sc，但V_oc較低；而MoS₂和MoS₃的混合薄膜則可以同時提高V_oc和J_sc，器件性能可與基于PEDOT:PSS和Ca的傳統器件性能相比擬（ACS.Appl.Mater.&Inerfaces,2013,5,8823），這一研究結果表明，除了氧化物，鉬的金屬硫化物也是非常有前途的界面修飾材料。鉬的氧化物MoO₃由于其良好的空穴注入能力和環境穩定性而備受關注，目前比較常用的是真空熱蒸鍍沉積的制膜方法，這與太陽能電池柔性制備工藝不相兼容。該團隊使用鉬酸銨作為前驅體，直接加熱分解得到平整的MoO₃薄膜，器件性能和穩定性相對于傳統使用的PEDOT:PSS有了明顯的提高（Sol. Energy Mater. Sol. Cells, 2014, 120,603）。而且發現通過一步加熱的方式，在實現對活性層的進行退火處理的同時，前體也能分解成MoO₃，且形成的MoO₃是一種柱狀的結構，這種結構增大了界面層和活性層的接觸面積，有助于空穴的注入，從而提高了填充因子，因此器件的效率也得到了提高。（Org. Electron., 2014, 15,29）。

無機界面材料及其器件性能

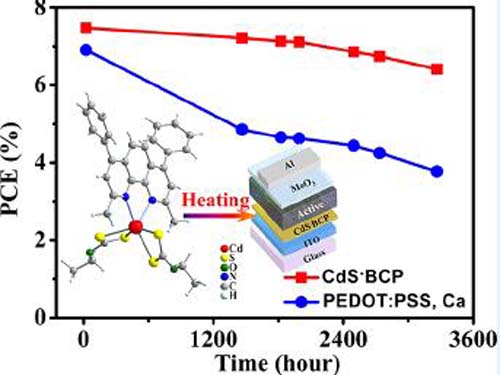

    在有機和無機界面材料的工作基礎之上，該團隊進一步提出了有機/無機功能雜化的思路，將有機材料良好的界面修飾性能和溶液加工特性與無機半導體的導電性、穩定性和耐溶劑等性質相結合，發揮有機和無機各自的優勢，協同提高器件性能。利用乙基黃原酸鎘前驅體加熱分解成CdS的原理，將具有良好電子傳輸和空穴阻擋功能的4,7-二苯基-1,10-鄰菲羅啉（BCP）作為第二配體引入到前驅體當中，合成了新型可溶性有機配合物前驅體（圖3），通過溶液旋凃和熱處理的方法，制備了耐溶劑的CdS·BCP雜化功能薄膜，器件性能明顯優于基于單一CdS或BCP的器件。器件的穩定性也大幅提升，經過3600小時，器件效率僅衰減14%（6.4%），而同一條件下傳統器件的效率衰減高達45.4%（3.8%）。通過這種方法制備的界面材料還適用于不同的活性層體系（ACS Appl. Mater. & Interfaces, 2013, 5, 10428）。該研究為新型高效和穩定性好的有機光電器件界面修飾材料的設計合成和器件制備提供了新的思路和方法。

有機無機雜化前驅體化學結構和器件性能
