苹果手机回收,日本熟妇色videosex,免费人成网站视频在线观看国内

暨大劉明賢教授課題組《Int. J. Biol. Macromol.》：甲殼素納米晶穩(wěn)定皮克林乳液微囊化相變材料用于熱能儲(chǔ)存

2023-04-19 來源：高分子科技

化石燃料的快速消耗導(dǎo)致了嚴(yán)重的環(huán)境污染和氣候變化，提高能源效率和能源供應(yīng)脫碳成為解決能源和環(huán)境問題的關(guān)鍵所在。相變材料（PCMs）作為高效的熱能利用和儲(chǔ)存元件，是進(jìn)行可再生熱能回收利用的首選材料。然而，PCMs高溫下的流動(dòng)性質(zhì)和低熱導(dǎo)率限制了其實(shí)際應(yīng)用。因此，開發(fā)防泄漏和高導(dǎo)熱性的PCMs在能源回收上具有重要意義。

近日，暨南大學(xué)劉明賢教授課題組通過在甲殼素納米晶（ChNCs）穩(wěn)定的石蠟（PW）微球外包裹一層三聚氰胺甲醛樹脂殼，得到了多功能的PW微膠囊，并將微膠囊與泡沫金屬聯(lián)用制備了具有防泄漏、高導(dǎo)熱和自熄性的PCMs。該成果以“Microencapsulated Phase Change Material with Chitin Nanocrystals stabilized Pickering emulsion for Thermal Energy Storage”為題發(fā)表在國(guó)際學(xué)術(shù)期刊 International Journal of Biological Macromolecules（影響因子8.025，中科院一區(qū)）雜志上。該論文以暨南大學(xué)化學(xué)與材料學(xué)院2020級(jí)碩士生譚翠盈為第一作者，劉明賢教授為唯一通訊作者。
PW微膠囊是通過三聚氰胺甲醛（MF）在微球表面的原位聚合制備得到，其具體制備流程如圖1所示。將ChNCs懸浮液用作PW的乳化劑在超聲作用下制備穩(wěn)定的Pickering乳液，穩(wěn)定的PW乳液作為MF預(yù)聚體原位聚合的模板以在PW微球表面形成一層密閉的MF層。

圖1 MF殼包裹的PW微膠囊制備示意圖。

圖2a，b展示了由不同濃度ChNCs懸浮液穩(wěn)定的PW乳液的宏觀和微觀狀態(tài)。宏觀照片證實(shí)ChNCs濃度大于0.1 wt%的樣品外觀表現(xiàn)為穩(wěn)定的乳液，而ChNCs濃度為0.1 wt%的樣品在放置一段時(shí)間后破乳。這證明低濃度ChNCs不足以阻擋油滴的聚結(jié)。當(dāng)ChNCs濃度達(dá)到0.3 wt%時(shí)，足量的ChNCs在水油界面吸附并阻擋乳滴的相互融合。乳液的微觀圖像（圖2b）也顯示了相似的結(jié)果，ChNCs濃度為0.3-1 wt%的乳液樣品微觀上為均勻的球狀油滴，而ChNCs為0.1 wt%的乳液樣品表現(xiàn)為團(tuán)聚的蠟塊。圖2c中乳液100次冷熱循環(huán)后的微觀圖像也證實(shí)ChNCs濃度達(dá)到0.3 wt%的乳液具有熱循環(huán)穩(wěn)定性。

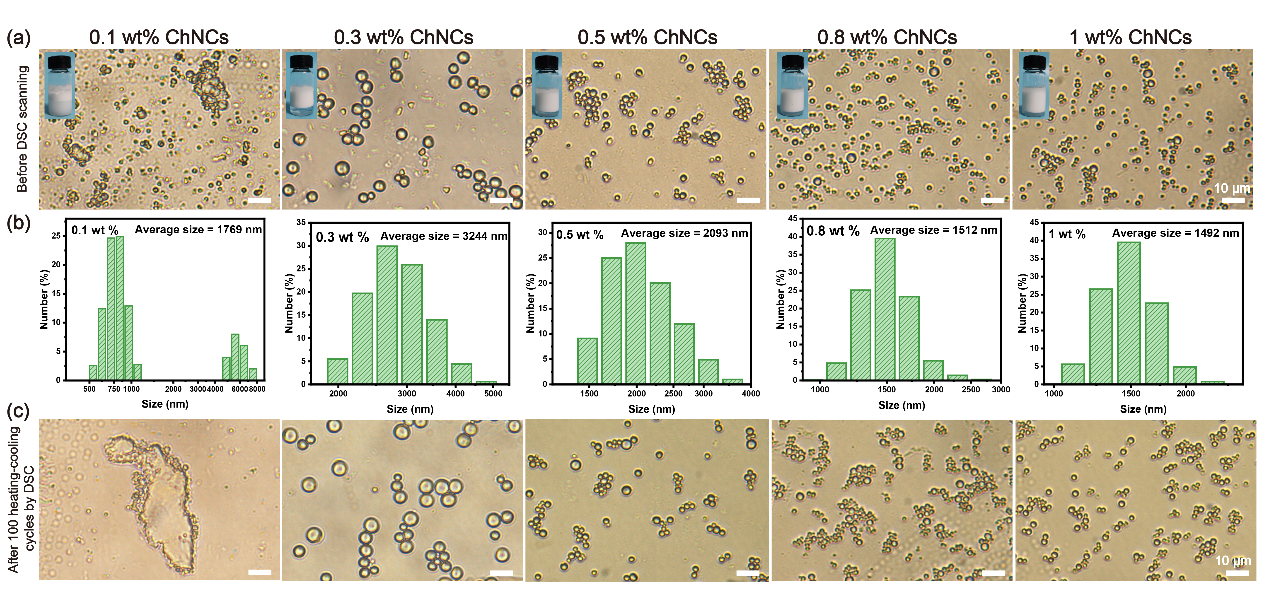

圖2 不同濃度的ChNCs懸浮液穩(wěn)定的PW乳液的(a)照片和顯微圖像，(b)對(duì)應(yīng)的粒徑分布，以及對(duì)應(yīng)的PW乳液在加熱-冷卻100次循環(huán)后的顯微圖像。

通過乳液的流變性質(zhì)探究了乳液穩(wěn)定的機(jī)制。圖3a中乳液隨剪切速率降低的粘度表明剪切速率的增加導(dǎo)致聚集的ChNCs網(wǎng)絡(luò)結(jié)構(gòu)的部分破壞，從而降低了表觀粘度。ChNCs濃度大于0.3 wt%的乳液粘度在低剪切速率范圍內(nèi)(<0.01)出現(xiàn)剪切平臺(tái)，暗示了在高濃度ChNCs時(shí)體系中ChNCs網(wǎng)絡(luò)結(jié)構(gòu)的形成。乳液的動(dòng)態(tài)震蕩測(cè)試表明(圖3b)，ChNCs濃度較高的乳液樣品在所探索的頻率范圍內(nèi)表現(xiàn)出幾乎與頻率無關(guān)的模量，然而當(dāng)ChNCs濃度較低時(shí)(0.3 wt%)，觀察到G ''較弱的頻率依賴性，在頻率大于10后模量值明顯地隨頻率上升的。這意味著ChNCs濃度達(dá)到0.5 wt%時(shí)，ChNCs足以在乳液的連續(xù)相中形成網(wǎng)絡(luò)，該網(wǎng)絡(luò)捕獲液滴并阻礙它們之間的液膜排出，從而阻礙聚集。

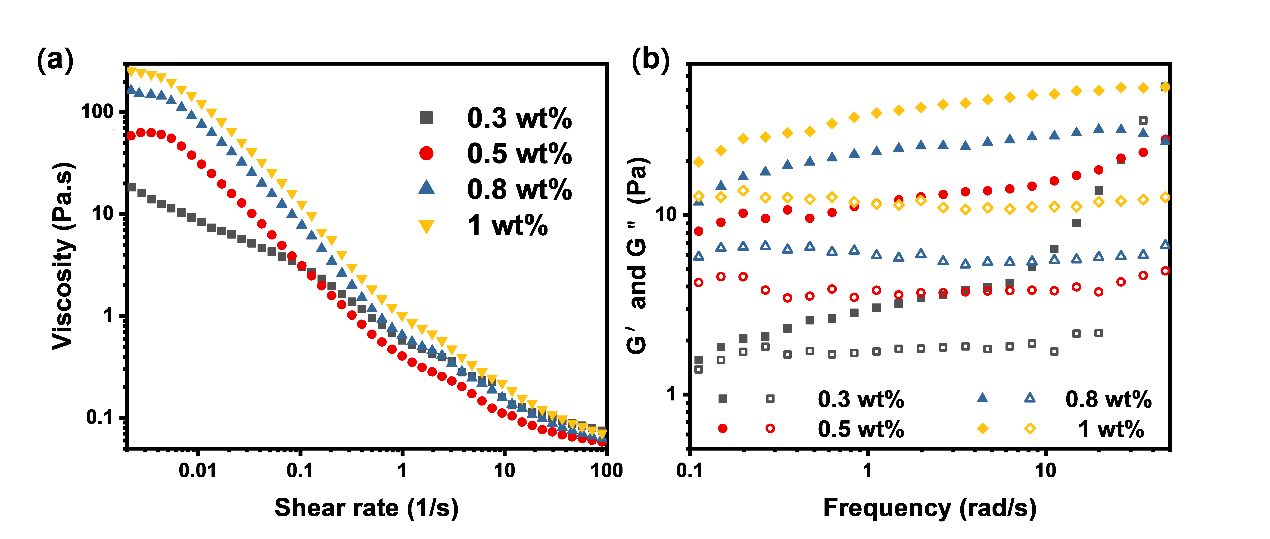

圖3 不同濃度ChNCs懸浮液穩(wěn)定PW乳液的流變性能(a)表觀粘度; (b) G ''(實(shí)心符號(hào))和G″(空心符號(hào))

通過熒光顯微鏡和SEM從微觀尺寸驗(yàn)證ChNCs對(duì)PW乳液的穩(wěn)定機(jī)制。ChNCs穩(wěn)定的乳液的熒光顯微圖片表明（圖4a），在任意ChNCs濃度的乳液中，紅色熒光以相對(duì)分散的不規(guī)則空心圓的形式呈現(xiàn)，這為ChNCs主要存在于油水界面提供了直接的證據(jù)。失去分散相的乳液的SEM圖像證實(shí)（圖4b）， ChNCs網(wǎng)絡(luò)的存在是維持乳液穩(wěn)定性的原因，使乳滴在失去連續(xù)相后仍能維持相互分離的狀態(tài)。然而，當(dāng)失去分散相的PW顆粒在70^oC的環(huán)境中放置1 h后，PW顆粒全部融化連成一片，這證明ChNCs形成的殼層在超過PW熔點(diǎn)的熱環(huán)境中無法阻礙干燥狀態(tài)下乳滴的聚結(jié)。

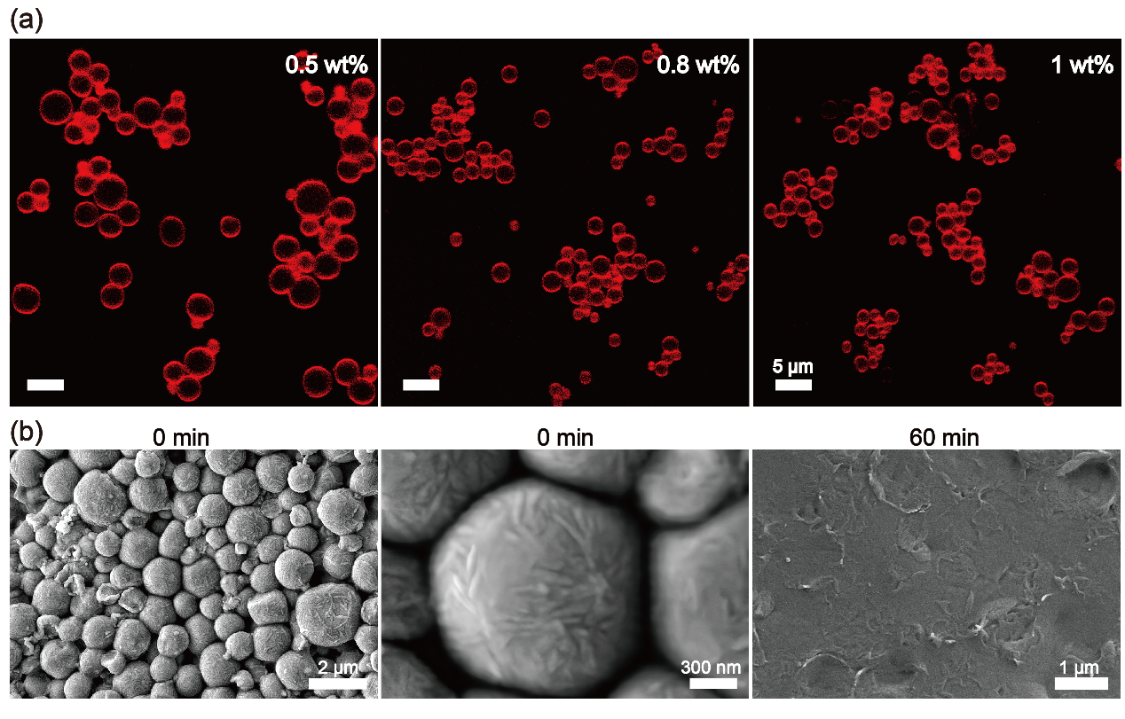

圖4 不同濃度ChNCs乳化的 PW乳液的(a)熒光顯微圖像和(b)70^oC下靜置0 min和60 min 的PW乳液的SEM圖像。

為了防止PW在高溫環(huán)境下的泄露，在PW微球外包裹一層致密的MF外殼是一個(gè)有效的方法。通過FTIR光譜驗(yàn)證MF層的成功合成，圖5a顯示ChNCs，MF和PW紅外光譜中存在的典型特征峰最后都出現(xiàn)在PW微膠囊的紅外光譜中，這意味著復(fù)合物的成功合成。此外，PW微膠囊的微觀圖像和尺寸分布都證實(shí)了MF層形成于PW微球表面。

圖5 PW微膠囊的(a)FTIR、(b)光學(xué)顯微圖像、(c)尺寸分布和(d)SEM圖像。

PW微膠囊可以用于對(duì)發(fā)熱材料的溫度調(diào)控。可燃PW在高溫環(huán)境下使用具有一定的危險(xiǎn)。MF中含有大量的三聚氰胺，因此在點(diǎn)燃時(shí)能迅速產(chǎn)生大量含氮?dú)怏w，稀釋氧氣和可燃揮發(fā)物的濃度，從而有效抑制燃燒過程。通過間接加熱評(píng)估了PW微膠囊的自熄性。相較于在石棉網(wǎng)上加熱1 min內(nèi)被點(diǎn)燃的純PW塊（圖6a），PW微膠囊具有顯然的不燃性，在酒精燈的加熱下僅僅冒出白煙并逐漸變黑（圖6b）。隨后通過直接點(diǎn)燃進(jìn)一步驗(yàn)證PW微膠囊的自熄性。可見，純PW在引燃后150 s內(nèi)一直保持燃燒狀態(tài)（圖6c）。相反，PW微膠囊粉末在點(diǎn)燃后150 s自動(dòng)熄滅，這是因?yàn)?/span>MF殼在熱分解過程中釋放的大量含氮?dú)怏w有效抑制內(nèi)在PW核的繼續(xù)燃燒。PW微膠囊令人滿意的阻燃性使其在熱環(huán)境中的使用安全性大大提升，在生熱材料的溫度調(diào)節(jié)領(lǐng)域具有潛在的應(yīng)用前景。

圖6 (a)純PW和(b)PW微膠囊用酒精燈間接加熱的試驗(yàn)；(c)純PW和(d)PW微膠囊的直接燃燒試驗(yàn)；(e)PW微膠囊在用酒精燈間接加熱后的SEM圖像。

為了提高微膠囊相變材料的熱導(dǎo)率，泡沫金屬被用作PW微膠囊的載體以提升熱能在PW微膠囊內(nèi)部的傳送。PW微膠囊和PW微膠囊/泡沫金屬?gòu)?fù)合材料（PWmics/Cf）被置于加熱板上不同時(shí)間（圖7b），PWmics/Cf在相同的加熱時(shí)間下具有更高的溫度和更均勻的溫度分布。這意味著泡沫金屬有效提升了PW微膠囊的熱導(dǎo)率。

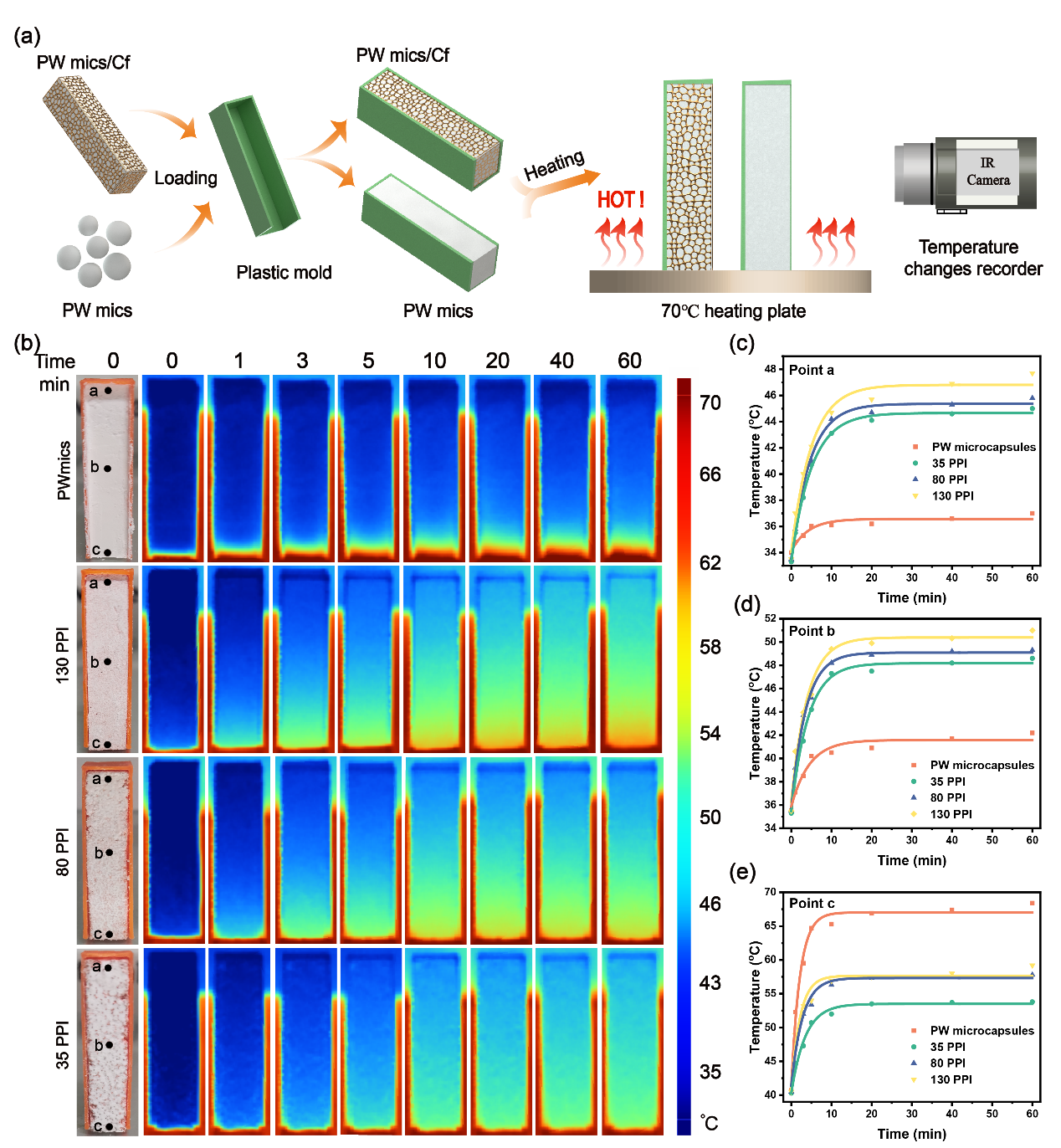

圖7 (a)不同材料的溫度測(cè)試示意圖；(b) PW微膠囊和PW mics/Cf在70^oC加熱板上不同時(shí)間的熱紅外圖像；PW微膠囊和PW mics/Cf不同位置((c)a點(diǎn)，(d)b點(diǎn)和(e)c點(diǎn))的溫度變化曲線。

總之，本研究通過以ChNCs穩(wěn)定的PW乳液作為模板，在PW微球外表面進(jìn)行MF的原位合成得到包裹密閉的MF殼層的PW微膠囊。ChNCs為穩(wěn)定的PW乳液的形成創(chuàng)造了條件。MF殼的包裹不僅賦予了PW微膠囊防泄露性，還使PW微膠囊具備自熄性，大大增加了PW微膠囊的使用安全性。此外，通過將PW微膠囊與泡沫金屬聯(lián)用有效提升了PW微膠囊復(fù)合材料的熱導(dǎo)率。這使該復(fù)合材料在熱能儲(chǔ)存和發(fā)熱設(shè)備的溫度調(diào)節(jié)方面具有廣闊的應(yīng)用前景。

該論文得到了國(guó)家自然科學(xué)基金 (52073121)、廣州市科技計(jì)劃 (202102010117)和佛山國(guó)家高新技術(shù)產(chǎn)業(yè)開發(fā)區(qū)產(chǎn)業(yè)化創(chuàng)業(yè)團(tuán)隊(duì) (2220197000129) 項(xiàng)目組的資助。

論文鏈接：https://doi.org/10.1016/j.ijbiomac.2023.124374

版權(quán)與免責(zé)聲明：中國(guó)聚合物網(wǎng)原創(chuàng)文章。刊物或媒體如需轉(zhuǎn)載，請(qǐng)聯(lián)系郵箱：info@polymer.cn，并請(qǐng)注明出處。

（責(zé)任編輯：xu）

【大中小】【打印】【關(guān)閉】

相關(guān)新聞

誠(chéng)邀關(guān)注高分子科技

更多>>最新資訊

更多>>科教新聞

私密直播全婐app免费大渔直播,国产av成人无码免费视频,男女同房做爰全过程高潮,国产精品自产拍在线观看

誠(chéng)邀關(guān)注高分子科技
