久久热这里有精品,嫁给楼下糙汉后以后免费阅读,欧美性bbbbbxxxxx

江南大學殷允杰/王潮霞教授團隊 CEJ：氫鍵及離子鍵共同作用的自修復型發(fā)光水性聚氨酯

2023-10-15 來源：高分子科技

具有顏色可調(diào)性且色純度高的發(fā)光材料在柔性顯示器、光學器件及可穿戴電子領域擁有良好的應用前景。通常，發(fā)光材料被包覆或嵌入在軟基質(zhì)中以實現(xiàn)應用，但是不可避免對其力學性能造成損傷，且重復的機械刺激易導致其性能疲勞甚至消退。賦予材料自修復性質(zhì)可以有效改善其服役周期和使用壽命，然而力學性能與自修復效率之間存在固有矛盾，如何有效的引入發(fā)光性能單體，同時權(quán)衡聚合物分子網(wǎng)絡的延展性及其韌性，合成具有新型化學結(jié)構(gòu)的自修復型發(fā)光聚合物對發(fā)光材料具有重要意義。

針對以上問題，江南大學殷允杰/王潮霞教授團隊通過設計由酰胺基團和氨基甲酸酯基團之間構(gòu)建氫鍵及離子鍵相互作用的聚合物分子網(wǎng)絡，制備一種具有機械堅固性（6.8 MPa）、高韌性（70.9 MJ m^-3）和高損傷容限（44.7 KJ m^-2）的自修復水性聚氨酯（Supra LWPU）。合成的N，N-雙（2-羥乙基）-3-氨基丙酰基甘氨酰胺（NAGA二醇）中叔胺基堿性中心與2，2-雙（羥甲基）丁酸（DMBA）中羧基離子相互作用，氨基甲酸酯基團之間形成單重氫鍵，NAGA二醇中側(cè)鏈酰胺基團之間形成多重氫鍵相互作用，有效平衡了自修復材料力學性能與愈合效率之間的關(guān)系（圖1）。得益于非共價網(wǎng)絡的動態(tài)可逆特性，Supra-LWPU聚合物分子網(wǎng)絡的受損界面在60 ℃條件下經(jīng)24 h愈合后韌性可以恢復至65.3 MJ m^-2，愈合效率達92.1%。

圖1：Supra-LWPU合成路線

具有適當有效長度的聚四氫呋喃醚二醇（PTMG）作為一種可結(jié)晶的軟連段，在單軸拉伸過程中提供較低的結(jié)晶能壘，從而實現(xiàn)有效的能量耗散（圖2）。同時，為了減少聚合物的結(jié)晶取向并保證分子網(wǎng)絡具有充足的鏈遷移性，選擇具有不對稱脂環(huán)結(jié)構(gòu)的異佛爾酮二異氰酸酯（IPDI）作為硬鏈段，合理的軟/硬鏈段設計有利于Supra-LWPU聚合網(wǎng)絡形成非晶區(qū)及松散堆積結(jié)構(gòu)，有效的順序解離和快速重排能力賦予Supra-LWPU分子網(wǎng)絡較高的損傷容限，可以有效減緩材料因局部應力集中而產(chǎn)生的裂紋擴展現(xiàn)象（圖3）。同時，NAGA二醇中多個氫鍵結(jié)合位點誘導Supra-LWPU聚合網(wǎng)絡中叔胺基聚集區(qū)域（簇發(fā)光團）通過空間共軛產(chǎn)生的非傳統(tǒng)發(fā)光現(xiàn)象可以對早期裂紋進行監(jiān)測，并且可以通過發(fā)光強度的變化實現(xiàn)愈合過程的可視化（圖4）。

圖2：Supra-LWPU分子網(wǎng)絡受力階段分析及塑性變形過程

圖3：Supra-LWPU損傷容限的計算

圖4：Supra-LWPU光致發(fā)光性質(zhì)及可視化愈合過程

由于所制備的水性聚氨酯具有良好的乳液穩(wěn)定性，選擇水溶性熒光劑對Supra-LWPU的發(fā)光顏色進行豐富，并設計制備了具有均勻微裂紋結(jié)構(gòu)的機械響應發(fā)光（MRL）裝置，該裝置由紫外線屏蔽層、熒光圖案和自修復聚氨酯層構(gòu)建。具有良好紫外線吸收能力的碳納米管（CNTs）作為紫外線屏蔽層的重要組成部分，通過絲膠進行非共價改性有效改善了CNTs之間因范德華力、π-π共軛作用產(chǎn)生的堆積現(xiàn)象，所制備的紫外線屏蔽層可以形成組織均勻的微裂紋結(jié)構(gòu)，在材料拉伸/收縮過程中進行可逆回復，賦予MRL裝置獨特的應變依賴性發(fā)光特性。具有多色彩熒光的隱藏圖案被固定在紫外線屏蔽層與自修復聚氨酯層之間，并在MRL裝置受到拉伸狀態(tài)下進行顯現(xiàn)（圖5），為發(fā)光聚合物在光學信息顯示或加密提供了一種有效的策略。

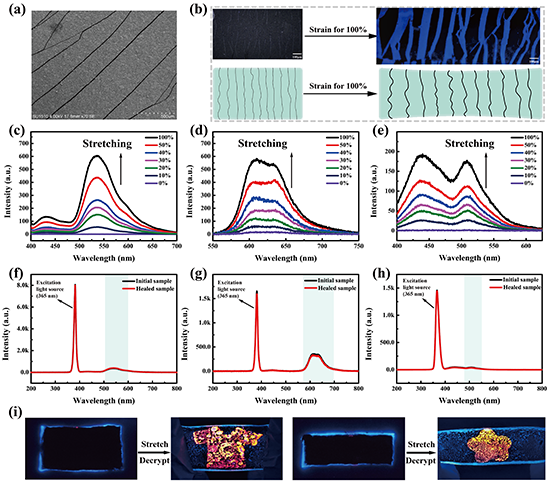

圖5：機械響應發(fā)光（MRL）裝置的制備

該工作以“Healable, luminescent, notch-insensitive waterborne polyurethane via noncovalent crosslinking with hydrogen bonds and ionic interactions”為題發(fā)表在《Chem Eng J》上（Chem Eng J 2023, 475, 146393）。文章第一作者是江南大學紡織科學與工程學院博士生葉挺，通訊作者是江南大學紡織科學與工程學院殷允杰教授與王潮霞教授。

原文鏈接：https://doi.org/10.1016/j.cej.2023.146393

版權(quán)與免責聲明：中國聚合物網(wǎng)原創(chuàng)文章�？锘蛎襟w如需轉(zhuǎn)載，請聯(lián)系郵箱：info@polymer.cn，并請注明出處。

（責任編輯：xu）

【大中小】【打印】【關(guān)閉】

相關(guān)新聞

誠邀關(guān)注高分子科技

更多>>最新資訊

更多>>科教新聞

私密直播全婐app免费大渔直播,国产av成人无码免费视频,男女同房做爰全过程高潮,国产精品自产拍在线观看

誠邀關(guān)注高分子科技
